SolarPaq ép laminate module PV | Datapaq

TỔNG QUAN VÀ ỨNG DỤNG

SolarPaq cho ép laminate ghi nhiệt độ tại nhiều điểm trên module quang điện trong quá trình ép chân không. Biên dạng nhiệt này giúp đánh giá điều kiện đóng rắn EVA, một yếu tố ảnh hưởng đến tuổi thọ module, với lựa chọn bộ ghi sáu hoặc mười kênh.

Bộ ghi và đầu dò đi cùng module qua máy ép, giảm nhu cầu kéo dây đo dài xuyên vào và ra khỏi thiết bị. Hộp bảo vệ và khung silicone được thiết kế để bảo vệ bộ ghi trước nhiệt độ, áp lực của quá trình và hạn chế điểm tập trung ứng suất trên màng ép.

Theo dõi đến mười điểm trên bề mặt module với DP5650.
Phân tích biên dạng nhiệt đóng rắn EVA bằng Solar Insight.
Bố trí hệ đo theo module để thuận tiện kiểm tra định kỳ.

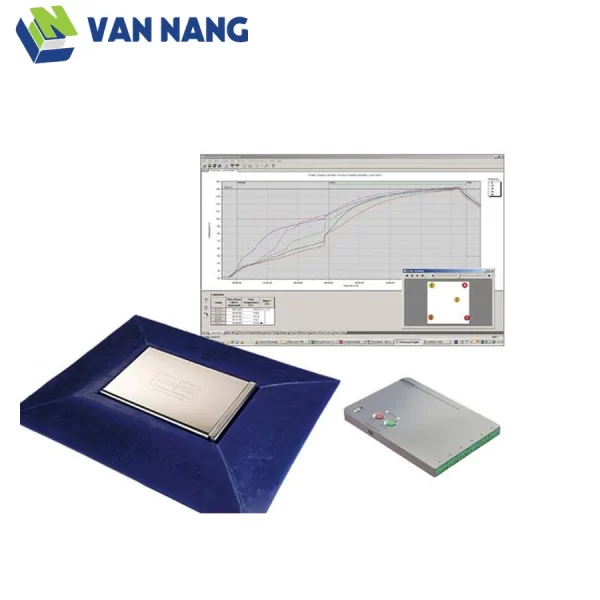

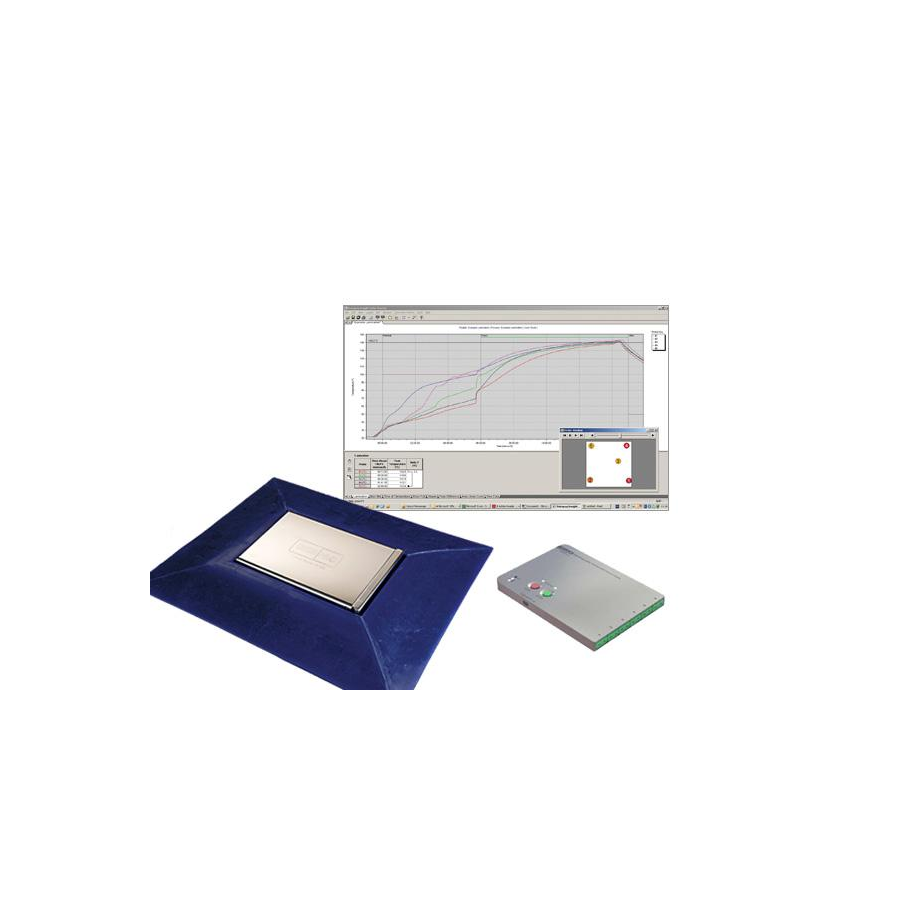

Minh họa hệ SolarPaq và màn hình phần mềm phân tích.

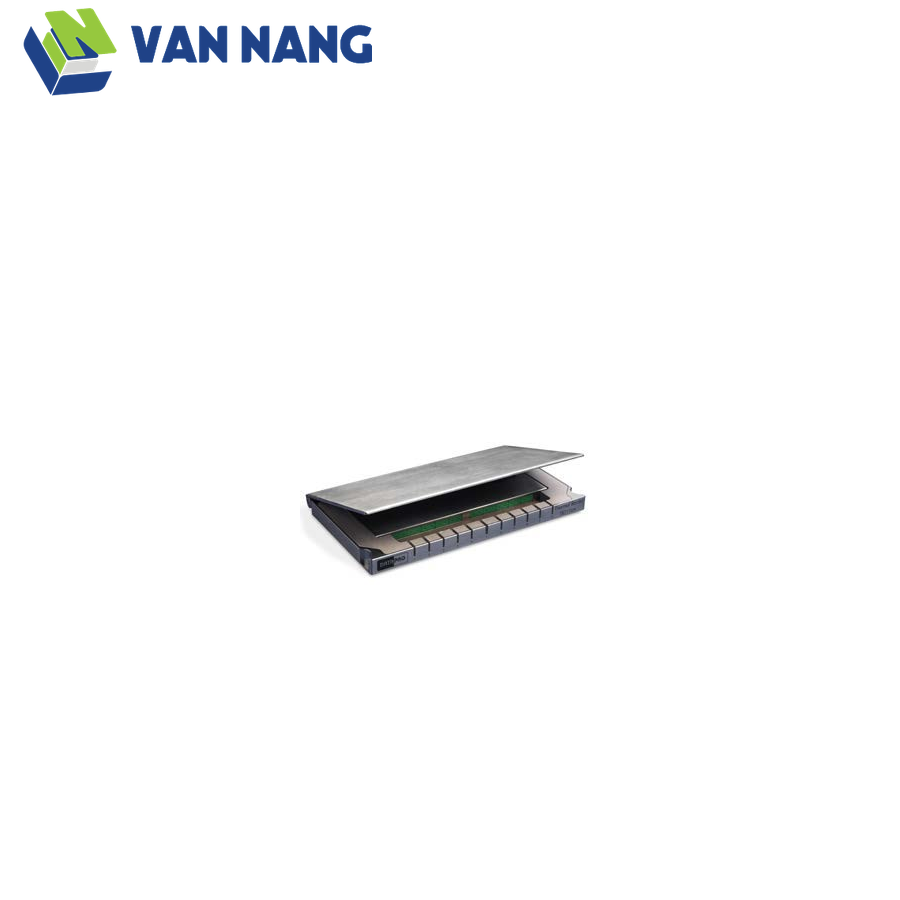

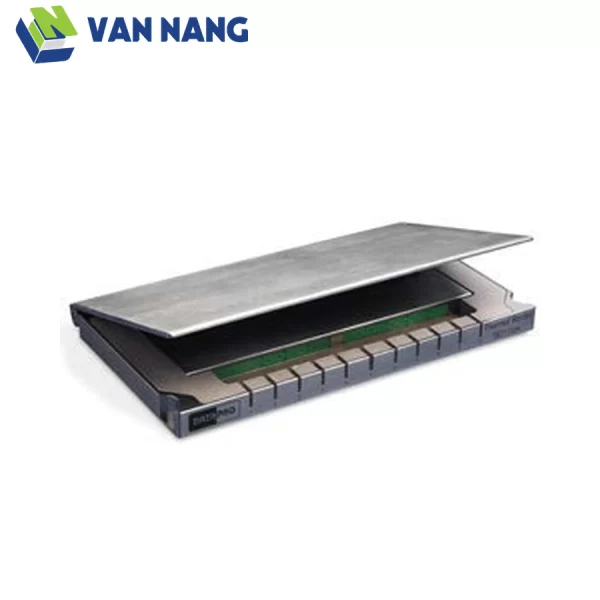

Hình dưới thể hiện cách bố trí bộ ghi DP5 trong hộp TB7110 của hệ Lamination.

Hộp TB7110 cùng bộ ghi DP5 trong tài liệu Lamination.

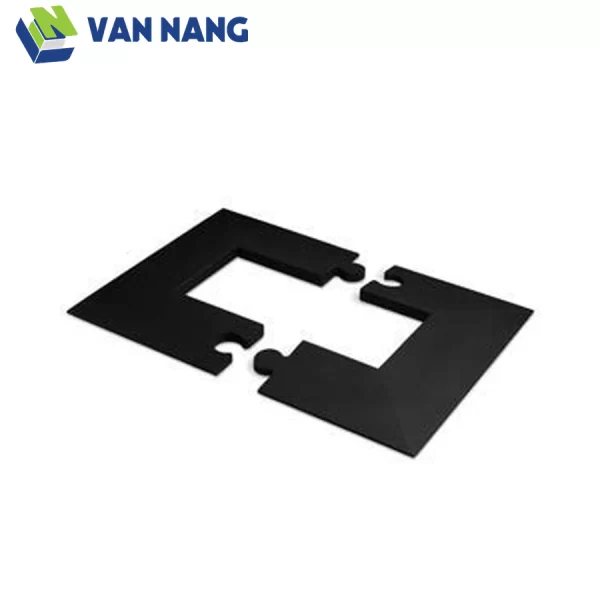

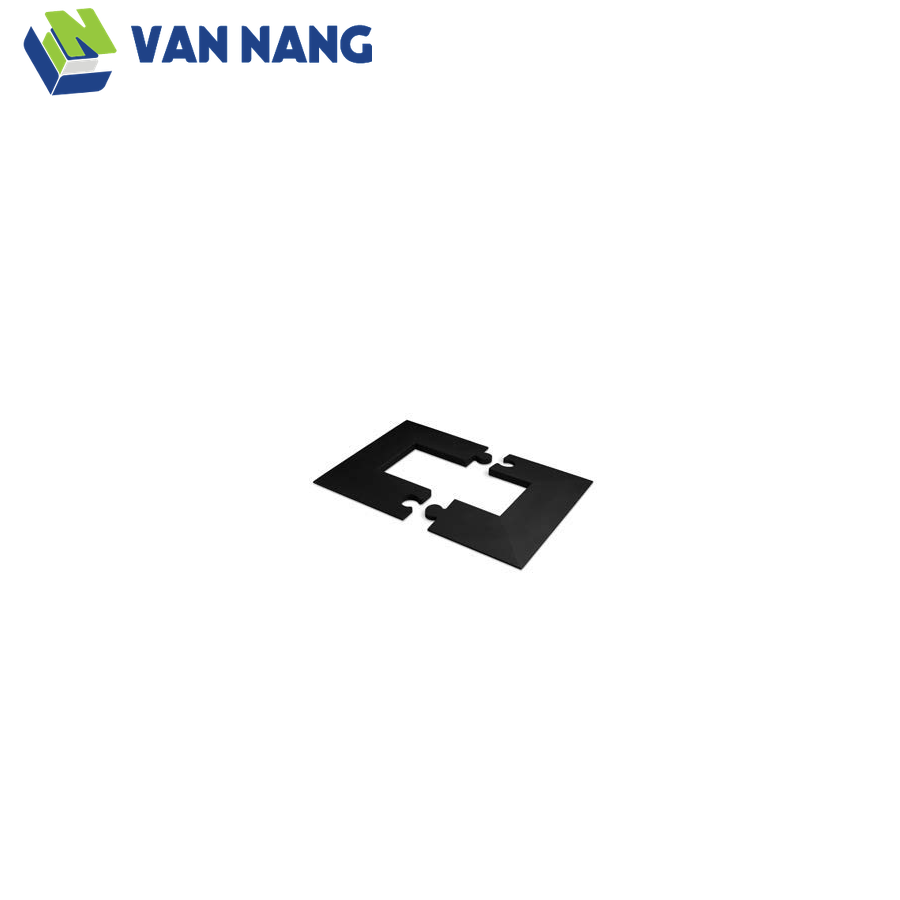

Khung silicone TB7170 là chi tiết bảo vệ được minh họa riêng trong cấu hình Lamination.

Khung silicone TB7170 trong tài liệu Lamination.

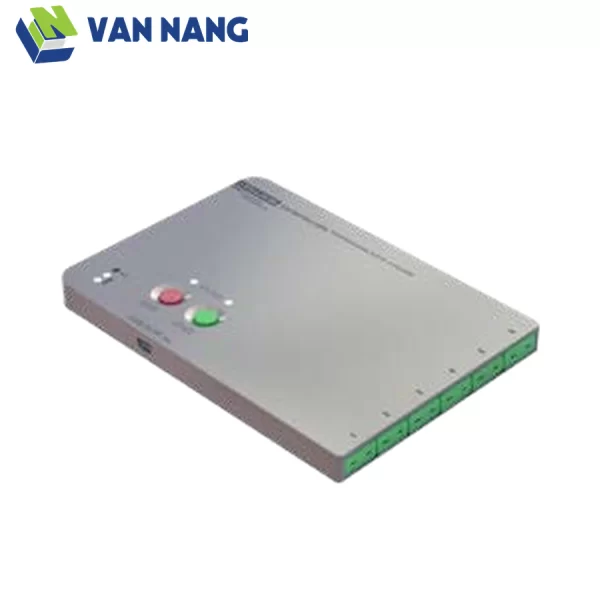

DP5600 là một lựa chọn bộ ghi được tài liệu Lamination liệt kê.

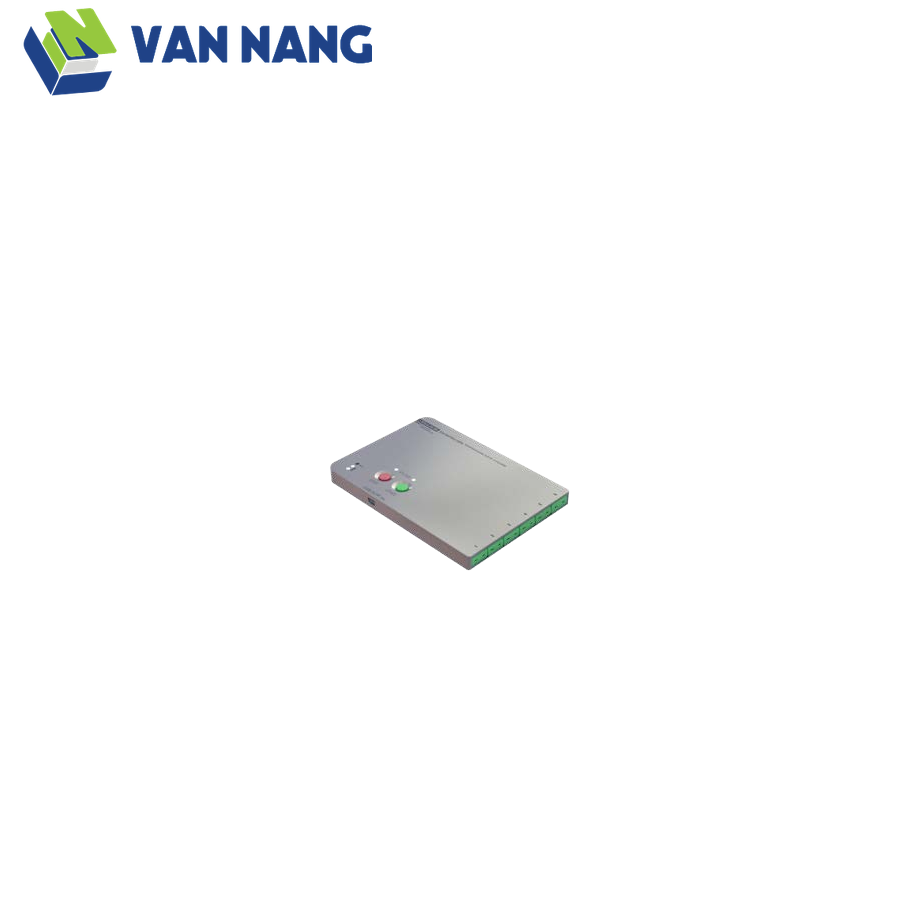

Bộ ghi DP5600 minh họa trong tài liệu Lamination.

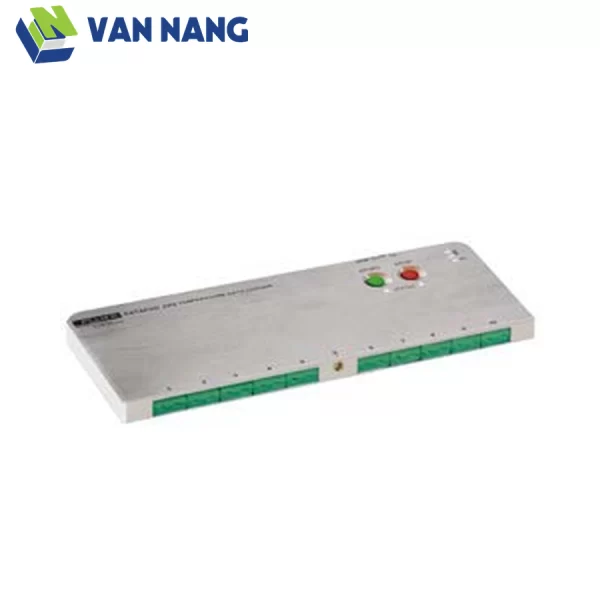

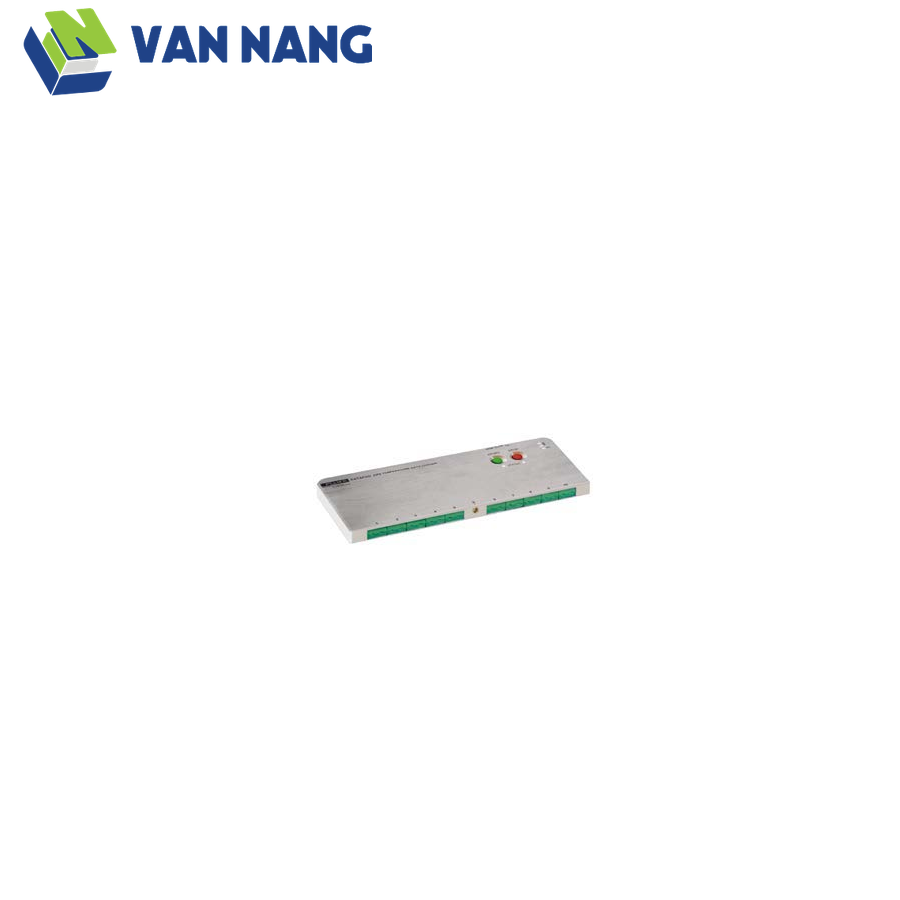

DP5650 là lựa chọn bộ ghi khác trong cùng tài liệu; cần đối chiếu cấu hình theo mã.

Bộ ghi DP5650 minh họa trong tài liệu Lamination.

Lựa chọn hệ thống và cấu hình

Chọn DP5600 sáu kênh hoặc DP5650 mười kênh theo số vị trí cần theo dõi.

Đối chiếu cặp DP5600/TB7100/TB7160 hoặc DP5650/TB7110/TB7170 với kích thước máy ép.

Chọn chiều dài đầu dò dạng miếng dán loại K theo vị trí đo trên module.

Thông số kỹ thuật và so sánh cấu hình

Thông số bộ ghi dữ liệu

Thông số	DP5600	DP5650
Số kênh	6	10
Loại cặp nhiệt điện	Loại K
Dải đo nhiệt độ	−100 đến 1.370 °C
Chu kỳ lấy mẫu	0,05 giây đến 10 phút
Độ chính xác	±0,5 °C
Độ phân giải	0,1 °C
Nhiệt độ vận hành bên trong tối đa	85 °C
Bộ nhớ	50.000 giá trị/kênh
Bắt đầu ghi	Nút bắt đầu/dừng; kích hoạt theo thời gian hoặc nhiệt độ
Pin	NiMH sạc lại

Hộp bảo vệ và khung

Thông số	Cấu hình DP5600	Cấu hình DP5650
Hộp bảo vệ	TB7100	TB7110
Kích thước hộp C × R × D	20 × 150 × 225 mm	20 × 150 × 263 mm
Khối lượng hộp	1,25 kg	2,3 kg
Vật liệu hộp	Vỏ inox; cách nhiệt gốm vi xốp
Khung bảo vệ	TB7160	TB7170
Kích thước khung C × R × D	20 × 365 × 445 mm	20 × 365 × 485 mm
Khối lượng khung	650 g
Vật liệu khung	Cao su silicone

Đầu dò dạng miếng dán loại K khuyến nghị

Mã	Chiều dài	Cấu tạo và phạm vi
PA0060	1,5 m	Dây mảnh, dạng miếng dán; cáp PTFE; đáp ứng nhanh; 0–265 °C
PA0061	1 m	Dây mảnh, dạng miếng dán; cáp PTFE; đáp ứng nhanh; 0–265 °C
PA0062	3 m	Dây mảnh, dạng miếng dán; cáp PTFE; đáp ứng nhanh; 0–265 °C

Lưu ý lựa chọn và vận hành

Không đổi chéo hộp bảo vệ hoặc khung giữa hai cấu hình khi chưa có xác nhận.

Dải đo bộ ghi không thay thế giới hạn 0–265 °C của đầu dò PTFE.

Danh sách bộ ghi, hộp bảo vệ, đầu dò và phần mềm trên trang là các lựa chọn cấu hình. Phạm vi giao hàng và phụ kiện tùy chọn được chốt theo mã và yêu cầu đo cụ thể trong báo giá.

Cấu hình và phụ kiện theo phạm vi tài liệu

TB7150 là frame bảo vệ bằng silicone hai mảnh, 20 × 365 × 443 mm, 0,65 kg, dùng quanh TB7100 trong cấu hình lamination Q18 DQ1860. Frame giúp hạn chế điểm tập trung lực lên màng máy ép; không áp cấu hình này sang logger khác chỉ vì vừa kích thước.[Nguồn 1 · tr. 31]
