Datapaq SolarPaq — đo nhiệt độ phủ chân không CIGS
Datapaq SolarPaq cho CIGS theo dõi nhiệt độ nền kính khi đi qua quá trình phủ chân không nhiều buồng.
- Theo dõi nhiệt độ kính trong điều kiện phủ plasma.
- Thiết kế phản xạ nhiệt hạn chế thoát khí từ hệ bảo vệ.
- Dùng Solar Insight phân tích biên dạng nhiệt và điều chỉnh quy trình CIGS.
Kiểm tra khoang lắp cho VB2040 35 × 105 × 386 mm và khối lượng hộp bảo vệ 6 kg.
TỔNG QUAN VÀ ỨNG DỤNG

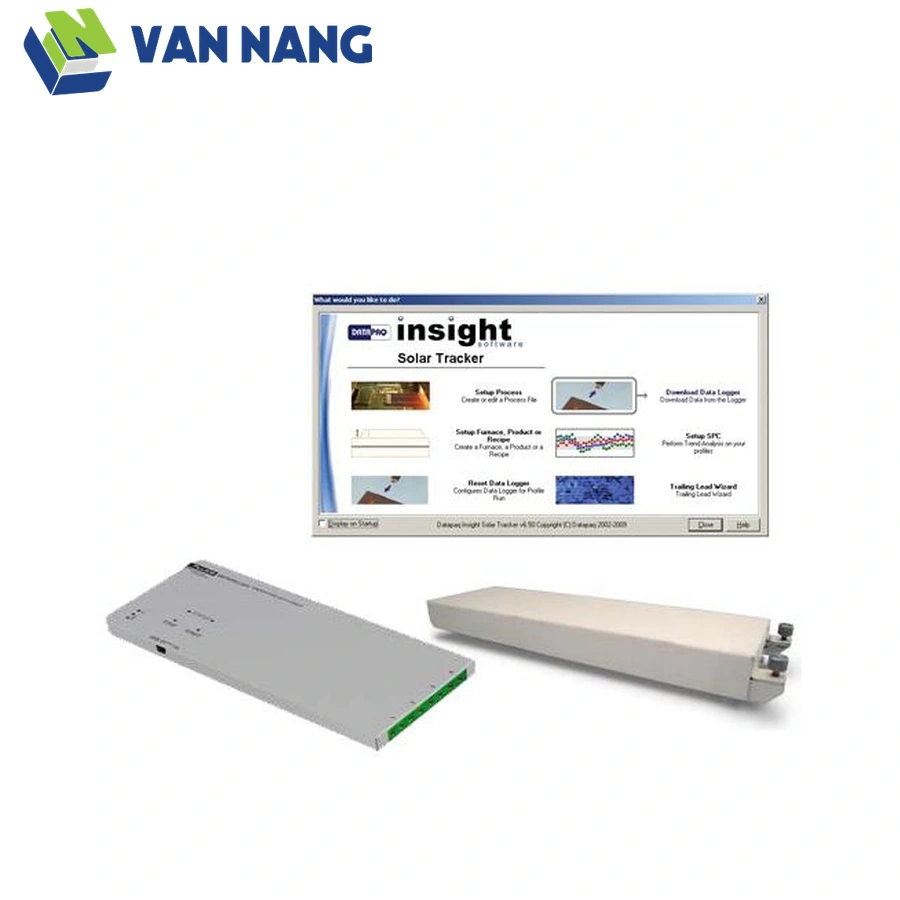

SolarPaq cho CIGS theo dõi nhiệt độ nền kính khi đi qua quá trình phủ chân không nhiều buồng. Cấu hình DP5640 bốn kênh và hộp bảo vệ VB2040 đo biên dạng nhiệt tại tối đa bốn vị trí trên kính, kể cả khi plasma hoạt động.
VB2040 kết hợp các lớp phản xạ bức xạ với bộ tích nhiệt bằng thép ở giữa để bảo vệ bộ ghi trong chu trình và khi xả chân không. Hộp cao 35 mm, rộng 105 mm có thể bố trí trong khoang phù hợp của khay mang; lớp phủ gốm bên ngoài hỗ trợ duy trì đặc tính bề mặt khi sử dụng.
- Theo dõi nhiệt độ kính trong điều kiện phủ plasma.
- Thiết kế phản xạ nhiệt hạn chế thoát khí từ hệ bảo vệ.
- Dùng Solar Insight phân tích biên dạng nhiệt và điều chỉnh quy trình CIGS.

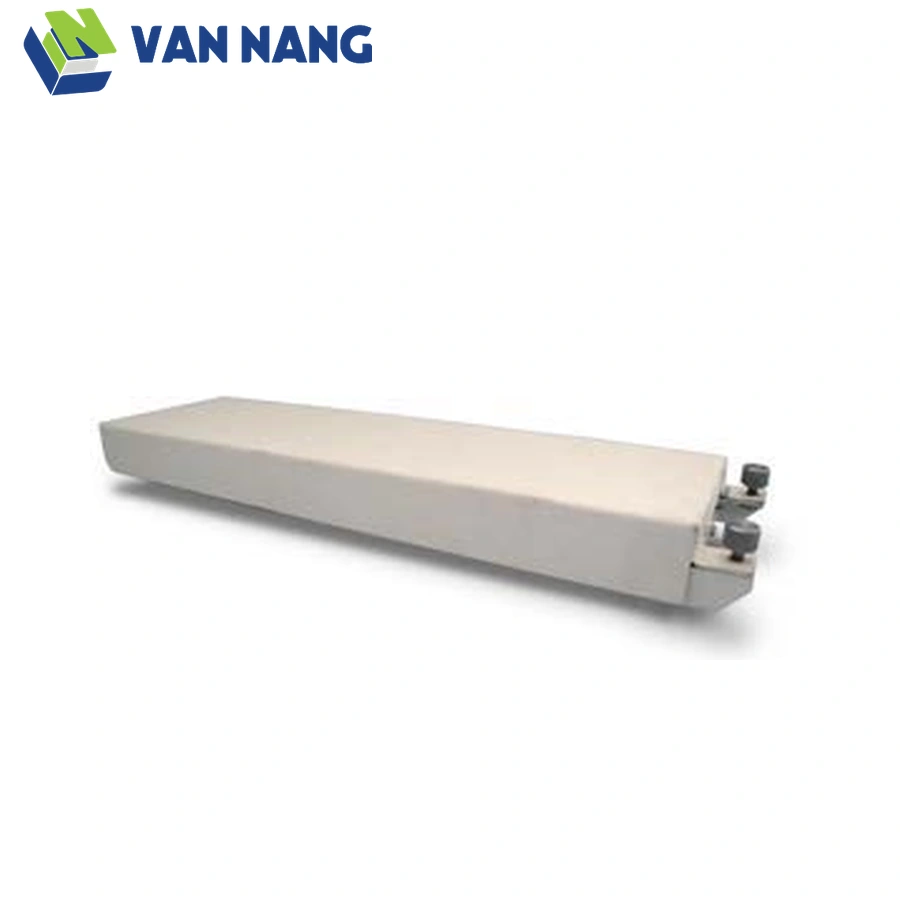

Hộp VB2040 bảo vệ bộ ghi trong quá trình phủ CIGS.

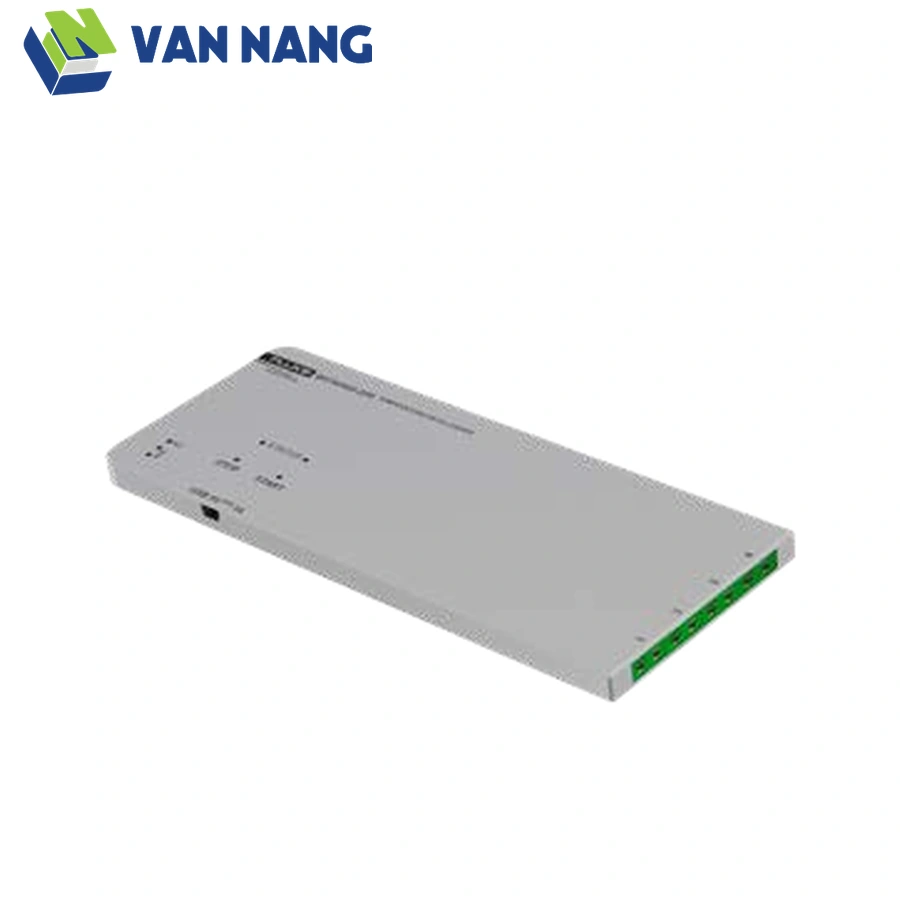

Bộ ghi DP5640 là thành phần thu nhận tín hiệu trong cấu hình CIGS được tài liệu này mô tả.
Lựa chọn hệ thống và cấu hình
Kiểm tra khoang lắp cho VB2040 35 × 105 × 386 mm và khối lượng hộp bảo vệ 6 kg.
Xác định thời gian, nhiệt độ, mức chân không và điều kiện xả chân không.
Chọn đầu dò cách điện khoáng phù hợp nhiệt độ và vị trí tiếp xúc plasma.
Thông số kỹ thuật và so sánh cấu hình
Thông số bộ ghi dữ liệu
| Thông số | DP5640 |
|---|---|
| Số kênh | 4 |
| Loại cặp nhiệt điện | Loại K |
| Dải đo nhiệt độ | −100 đến 1.370 °C |
| Chu kỳ lấy mẫu | 0,05 giây đến 10 phút |
| Độ chính xác | ±0,5 °C |
| Độ phân giải | 0,1 °C |
| Nhiệt độ vận hành bên trong tối đa | 85 °C |
| Bộ nhớ | 50.000 giá trị/kênh, 4 kênh hoạt động |
| Bắt đầu ghi | Nút bắt đầu/dừng; kích hoạt theo thời gian hoặc nhiệt độ |
| Pin | NiMH sạc lại, sạc nhanh |
Hộp chân không nhiệt độ cao VB2040
| Thông số | Giá trị |
|---|---|
| Bộ ghi áp dụng | DP5640 |
| Kích thước C × R × D | 35 × 105 × 386 mm |
| Khối lượng | 6 kg |
| Vật liệu | Inox toàn bộ; phủ gốm chịu nhiệt bên ngoài |
| Cấu trúc nhiệt | Tấm phản xạ và bộ tích nhiệt thép bên trong |
| Thời gian tại 300 °C | 150 phút |
| Thời gian tại 400 °C | 100 phút |
| Thời gian tại 600 °C | 50 phút |
| Điều kiện | Giá trị hướng dẫn trong chân không cao; xác nhận theo quy trình |
Đầu dò loại K cho CIGS
| Mã | Chiều dài | Vỏ/đường kính | Dải nhiệt độ |
|---|---|---|---|
| PA0710 | 1 m | Nicrobell; 1,6 mm | 0–1.250 °C |
| PA0711 | 2 m | Nicrobell; 1,6 mm | 0–1.250 °C |
| PA0712 | 3 m | Nicrobell; 1,6 mm | 0–1.250 °C |
| PA0920 | 1 m | Inconel; 1,0 mm | 0–1.000 °C |
| PA0921 | 2 m | Inconel; 1,0 mm | 0–1.000 °C |
| PA0922 | 3 m | Inconel; 1,0 mm | 0–1.000 °C |
Đầu nối đầu dò cho CIGS
Theo bảng thông số SolarPaq CIGS Rev B (11/2022), PA0712 dùng đầu cắm cỡ nhỏ chịu nhiệt cao; PA0920, PA0921 và PA0922 dùng đầu cắm cỡ nhỏ bằng nhựa chịu nhiệt cao, nối trực tiếp bộ ghi. Các mã này là đầu dò loại K cách điện khoáng. Chọn theo chiều dài, vật liệu vỏ và dải nhiệt độ riêng trong bảng; không dùng giới hạn của đầu đo để suy ra giới hạn của mọi bộ phận đầu nối.
Lưu ý khi chọn và vận hành
- Các thời gian bảo vệ chỉ là hướng dẫn cho chân không cao; cần xác nhận quy trình cụ thể.
- Hãng khuyến nghị đầu dò cách điện khoáng khi đầu dò tiếp xúc trực tiếp plasma.
- Không suy diễn VB2040 tương thích với các model khác chỉ vì cùng họ DP5.
- Danh sách bộ ghi, hộp bảo vệ, đầu dò và phần mềm trên trang là các lựa chọn cấu hình. Phạm vi giao hàng và phụ kiện tùy chọn được chốt theo mã và yêu cầu đo cụ thể trong báo giá.
Thông tin tham khảo thêm
Các ảnh và tài liệu dưới đây gồm nhiều đời và cấu hình của hãng. Vạn Năng xác nhận mã bộ ghi, hộp bảo vệ và phụ kiện khi lập báo giá. Ảnh không thay cho hồ sơ cấu hình hoặc chứng nhận.
VB1200 dùng với DQ1800 cho quá trình chân không nhiệt độ thấp, chiều cao hạn chế. Giữ nguyên mã DQ1800 của nguồn; không suy thành DQ1840 hoặc bộ ghi hiện hành từ tên dòng sản phẩm.2
