Datapaq MonoPaq đo biên dạng nhiệt

Datapaq MonoPaq

Thương hiệu: Fluke Process Instruments / Datapaq

Model: MonoPaq

Datapaq MonoPaq theo dõi quá trình đóng rắn lớp phủ ngoài chai nhôm, bình aerosol và tuýp trên dây chuyền Monoblock.

Logger DP5662 6 kênh Type K.
Bộ bảo vệ TB0067 cho ứng dụng pin chain.
Chu kỳ lấy mẫu từ 0,05 giây.
Đánh giá chênh lệch nhiệt độ giữa các vị trí.
Chọn gá theo đường kính, khoảng cách pin và bán kính chuyển hướng.

TỔNG QUAN VÀ ỨNG DỤNG

Datapaq MonoPaq theo dõi quá trình đóng rắn lớp phủ ngoài chai nhôm, bình aerosol và tuýp trên dây chuyền Monoblock.

Hệ thống MonoPaq — Minh họa họ MonoPaq với logger Q18 từ hình hãng; không phải ảnh xác nhận cấu hình DP5662 hiện tại.

Bộ đo đi cùng sản phẩm trên dây chuyền pin chain. Các thermocouple được gắn ở bề mặt sản phẩm hoặc vị trí đo không khí để ghi diễn biến nhiệt độ, xác định vùng nóng/lạnh và đối chiếu thời gian ở nhiệt độ yêu cầu.

Logger và bộ bảo vệ nhiệt

Cấu hình MonoPaq hiện hành

Thông số	Giá trị
Logger	DP5662, 6 kênh Type K
Dải đo	−200 đến 1370 °C (−328 đến 2498 °F)
Chu kỳ lấy mẫu	0,05 giây–10 phút
Độ chính xác	±0,5 °C (0,9 °F)
Độ phân giải	±0,1 °C (0,18 °F)
Bộ nhớ DP5	50.000 giá trị/kênh
Kích thước logger	20 × 57 × 165 mm (0,7 × 2,2 × 6,4 in)
Pin	NiMH sạc lại, người dùng thay được
Bộ bảo vệ	TB0067; inox với vật liệu cách nhiệt vi xốp
Kích thước TB0067	220 × 75 × 45 mm (8,6 × 2,9 × 1,7 in)
Khối lượng TB0067	1,0 kg (2,2 lb)
Bảo vệ nhiệt	6 phút tại 200 °C (392 °F)

Gá lắp và lựa chọn theo dây chuyền

Gá TB0061

Hạng mục	Giá trị
Kích thước	80 × 75 × 160 mm (3,1 × 2,9 × 6,2 in)
Đường kính pin	5 mm (0,19 in)
Khoảng cách pin	95–125 mm (3,7–4,9 in)
Bán kính tối thiểu	74 mm (2,9 in)

Đối chiếu khoảng hở và hình học dây chuyền trước khi chọn gá. MonoPaq2 dùng logger DQ1804 và bộ bảo vệ TB0072 cho nhu cầu OBO/IBO có khoảng hở hạn chế; không mặc định logger hoặc bộ gá giữa hai hệ thống thay thế được cho nhau.

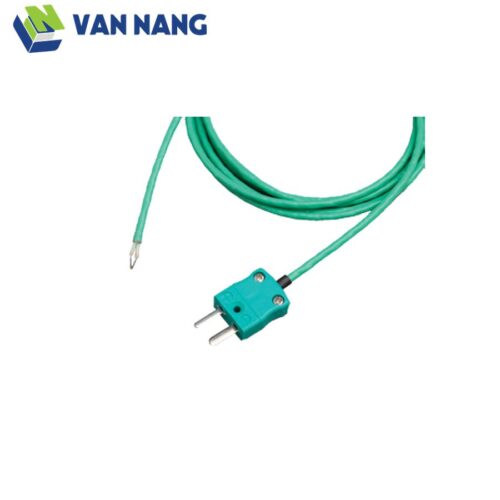

Đầu dò và phân tích

Chọn đầu dò đáp ứng nhanh và phương pháp gắn phù hợp với bề mặt chai hoặc tuýp. Dải đo đầu vào của logger không phải giới hạn sử dụng của dây đầu dò hay bộ bảo vệ nhiệt. Sau lượt đo, Oven Tracker Insight hỗ trợ xem đường nhiệt, đối chiếu tiêu chí đóng rắn và lập báo cáo; tính năng nâng cao phụ thuộc phiên bản và giấy phép.

Thông tin tham khảo thêm

Các ảnh và tài liệu dưới đây gồm nhiều đời và cấu hình của hãng. Vạn Năng xác nhận mã bộ ghi, hộp bảo vệ và phụ kiện khi lập báo giá. Ảnh không thay cho hồ sơ cấu hình hoặc chứng nhận.

Riêng DQ1862 sáu kênh K, 20 × 57 × 165 mm, 18.000 điểm/kênh; dải đo −200…1370 °C, sai số ±0,5 °C, phân giải 0,1 °C và chu kỳ 0,05 giây–10 phút. Giới hạn bên trong 85 °C và pin NiMH thuộc logger. Điểm chưa rõ về cách gọi TB0060/TB0061/TB0067 là vấn đề cụm bảo vệ riêng, không làm mất các thông số DQ1862 đã được tài liệu logger xác nhận.1–2

DQ1862 thuộc Q18, 6 kênh K, kích thước 20 × 57 × 165 mm; chu kỳ 0,05 giây–10 phút, chính xác ±0,5 °C, phân giải 0,1 °C, dải đo −200 đến 1370 °C và giới hạn bên trong 85 °C. Bộ nhớ 18.000 điểm/kênh; pin NiMH sạc khoảng 2 giờ, thời gian dùng 60 giờ ở chu kỳ 5 giây tại 25 °C. TB0060 bằng inox với cách nhiệt vi xốp, 220 × 75 × 45 mm, bảo vệ 6 phút ở 200 °C kèm giai đoạn làm mát 1,5 phút. Mã này được giữ riêng với TB0061/TB0067 theo cách gọi của từng nguồn.1–2
