Datapaq AutoPaq đo nhiệt lò sơn ô tô

TỔNG QUAN VÀ ỨNG DỤNG

Datapaq AutoPaq theo dõi nhiệt độ tại nhiều vị trí trên thân xe và chi tiết trong quá trình đóng rắn sơn, keo hoặc chất trám kín. Dữ liệu biên dạng nhiệt giúp đánh giá chu trình đóng rắn, kiểm tra lắp đặt mới và tối ưu dây chuyền khi thay đổi sản phẩm hoặc vật liệu phủ.

Gắn cặp nhiệt điện tại các vị trí cần khảo sát trên sản phẩm, kết nối với bộ ghi dữ liệu và chọn bộ bảo vệ nhiệt phù hợp thời gian, nhiệt độ và khoảng hở của lò. Sau lượt đo, chuyển dữ liệu sang Oven Tracker Insight để so sánh với tiêu chí đóng rắn và lập báo cáo.

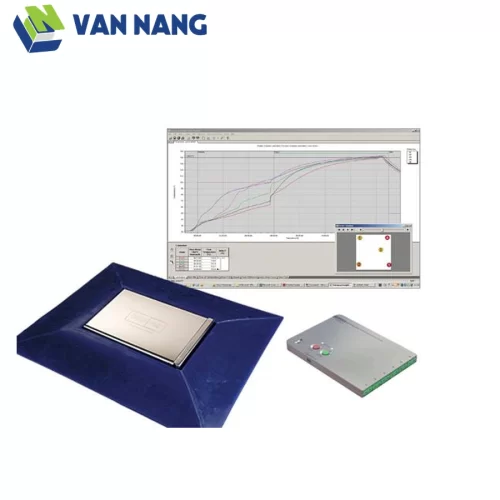

Datapaq AutoPaq — ảnh ghép hệ thống gồm hộp bảo vệ nhiệt, bộ ghi dữ liệu và phần mềm do hãng minh họa; cấu hình thực tế được xác nhận theo ứng dụng.

Thông số và phạm vi cấu hình

Bộ ghi dữ liệu TP6 — AutoPaq tiêu chuẩn

Mã model	TP6116 / TP6116-TM	TP6216 / TP6216-TM
Kích thước	197 x 97 x 20 mm 7,8 x 3,8 x 0,8”
Số kênh	10	20
Dải nhiệt độ đo	-100 đến 1370°C (-148 đến 2498°F) Phụ thuộc loại cặp nhiệt điện; giá trị hiển thị cho loại K
Kết nối	USB hoặc Bluetooth*
Bộ nhớ	4 triệu điểm dữ liệu
Điều kiện bắt đầu/dừng	Tự động, thủ công, nhiệt độ tăng/giảm hoặc theo thời gian
Chu kỳ lấy mẫu	Không telemetry: 0,2 giây–50 phút. RF telemetry*: 2 giây–50 phút.
Độ chính xác	± 0,3 °C (0,5 °F) – loại K
Độ phân giải	± 0,1°C (0,18 °F)
Loại cặp nhiệt điện	Loại K; có các lựa chọn J, N, T, R, S, B
Lưu nhiều lượt	Tối đa 10 lượt trước khi quay về PC

Hai bộ ghi dữ liệu họ TP6, nhãn TP6100 và TP6200 trên ảnh nguồn hãng; ảnh minh họa họ sản phẩm, không xác nhận cấu hình TP6116/TP6216 hoặc phụ kiện giao kèm.

Bộ bảo vệ nhiệt

Mã model	TB0020	TB0050*
Vật liệu / cấu tạo	Vật liệu vỏ hộp bảo vệ nhiệt cần xác nhận theo cấu hình; không silicone
Bộ ghi dữ liệu tương thích	TP6116 (10 kênh)	TP6216 (20 kênh)
Kích thước	130 × 196 × 292 mm	130 × 196 × 336 mm
Bộ hấp thụ nhiệt	Bộ hấp thụ nhiệt TB1001 × 2

Nhiệt độ môi trường	TB0020 (giờ)	TB0050* (giờ)
100 °C (212 °F)	11	9
150 °C (302 °F)	5	4
200 °C (392 °F)	3	2,5
250 °C (482 °F)	1,8	1,4
300 °C (572 °F)	1	0,8

Vận hành và cấu hình

Hạng mục	Giá trị / điều kiện áp dụng
Vỏ TP6	Inox 316
Nhiệt độ làm việc tối đa bộ ghi dữ liệu	70 °C
Pin	NiMH sạc lại; tùy chọn cassette pin alkaline
Thời lượng pin điển hình	200 giờ, phụ thuộc chu kỳ lấy mẫu
Khối lượng TB0050	7,6 kg

* RF telemetry và Bluetooth có khả dụng tùy quốc gia sử dụng. TB0050 có tấm giữ đầu dò từ tính phía trên để vận chuyển/lưu trữ. Dải đo đầu vào khác với nhiệt độ làm việc của bộ ghi dữ liệu và thời gian bảo vệ của hộp bảo vệ nhiệt.

Xác nhận mã hộp bảo vệ nhiệt trước khi báo giá cấu hình cụ thể. Không mặc định TB0020 và TB0021 tương đương hoặc thay thế được cho nhau.

Lựa chọn và sử dụng

Đầu dò được chọn theo vật liệu chi tiết và vị trí đo. Oven Tracker Insight hỗ trợ Datapaq Value, BakeChart, phân tích tốc độ tăng nhiệt, chênh lệch đầu dò và báo cáo; SPC và các công cụ nâng cao cần phiên bản và giấy phép phù hợp.

Thông tin lựa chọn bổ sung theo tài liệu hãng

Riêng hộp bảo vệ nhiệt TB0021: cao × rộng × dài 130 × 196 × 292 mm, khối lượng 6,2 kg, dùng với TP6116 và hai bộ hấp thụ nhiệt TB1001. Dãy thời gian bảo vệ tại 100/150/200/250/300 °C trong brochure là 11/5/3/1,8/1 giờ. Đây là cấu hình của brochure nêu trên; phần thông số kỹ thuật trên trang AutoPaq tiêu chuẩn của hãng liệt kê mã TB0020. Không coi TB0021 và TB0020 tương đương hoặc thay thế được; vẫn xác nhận mã hộp bảo vệ nhiệt trước báo giá và không áp cấu hình này sang AutoPaq ATEX.[Nguồn 1 · tr. 2]
