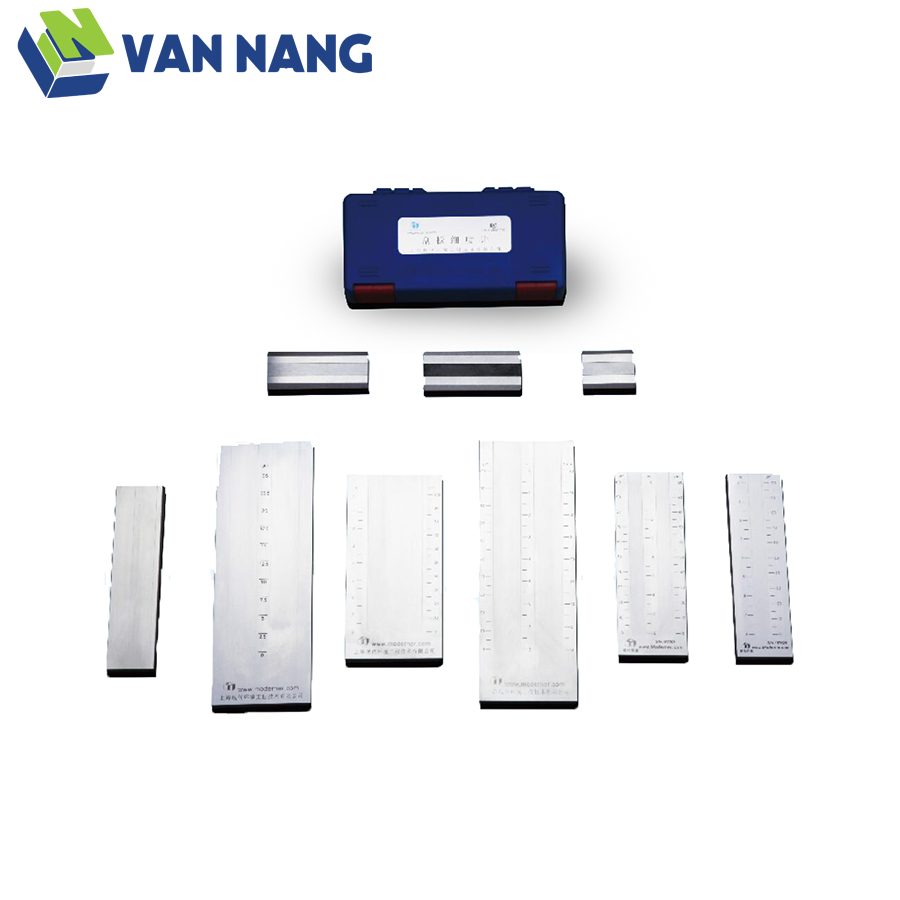

Thước đo độ mịn QXD

Thước đo độ mịn Shanghai Modern QXD

Thương hiệu: Shanghai Modern
Model: QXD

Thước đo độ mịn dùng để chỉ thị độ mịn nghiền hoặc sự hiện diện của hạt thô và kết tụ.

Có loại một rãnh và hai rãnh với nhiều dải đo.
Thiết bị không dùng để xác định kích thước hay phân bố kích thước hạt.
Áp dụng ISO 1524, ASTM D1210 và DIN EN 21524.
Có hai video vận hành minh họa.

Vạn Năng là đại diện độc quyền Shanghai Modern tại Việt Nam, cung cấp thiết bị chính hãng, tài liệu kỹ thuật và hỗ trợ lựa chọn cấu hình phù hợp.

Giải pháp Thước đo độ mịn Shanghai Modern QXD

Tổng quan và nguyên lý hoạt động

Mã máy: QXD

Thước đo độ mịn Shanghai Modern QXD là giải pháp dùng để chỉ thị độ mịn nghiền hoặc sự hiện diện của hạt thô và kết tụ.

Trang sản phẩm chính hãng: Shanghai Modern.

Đặc điểm nổi bật và ứng dụng

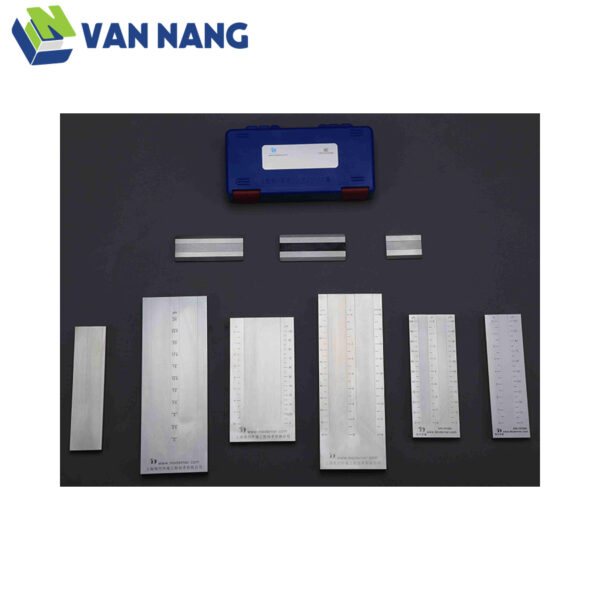

Có loại một rãnh và hai rãnh với nhiều dải đo.
Thiết bị không dùng để xác định kích thước hay phân bố kích thước hạt.
Các tiêu chuẩn được viện dẫn gồm ISO 1524, ASTM D1210 và DIN EN 21524.
Có hai video hướng dẫn vận hành.

Thiết bị phù hợp cho sơn, mực in, bột màu và hệ phân tán.

Quy trình kiểm tra độ mịn

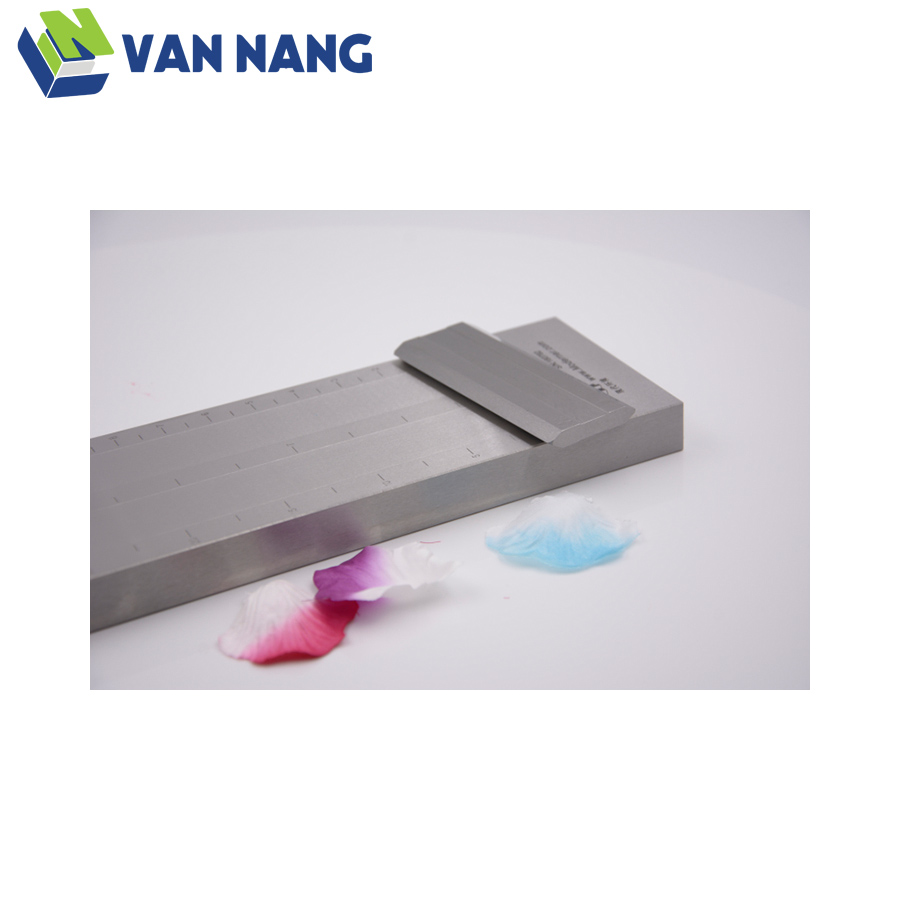

Đặt một lượng nhỏ sản phẩm tại đầu sâu của rãnh thước.

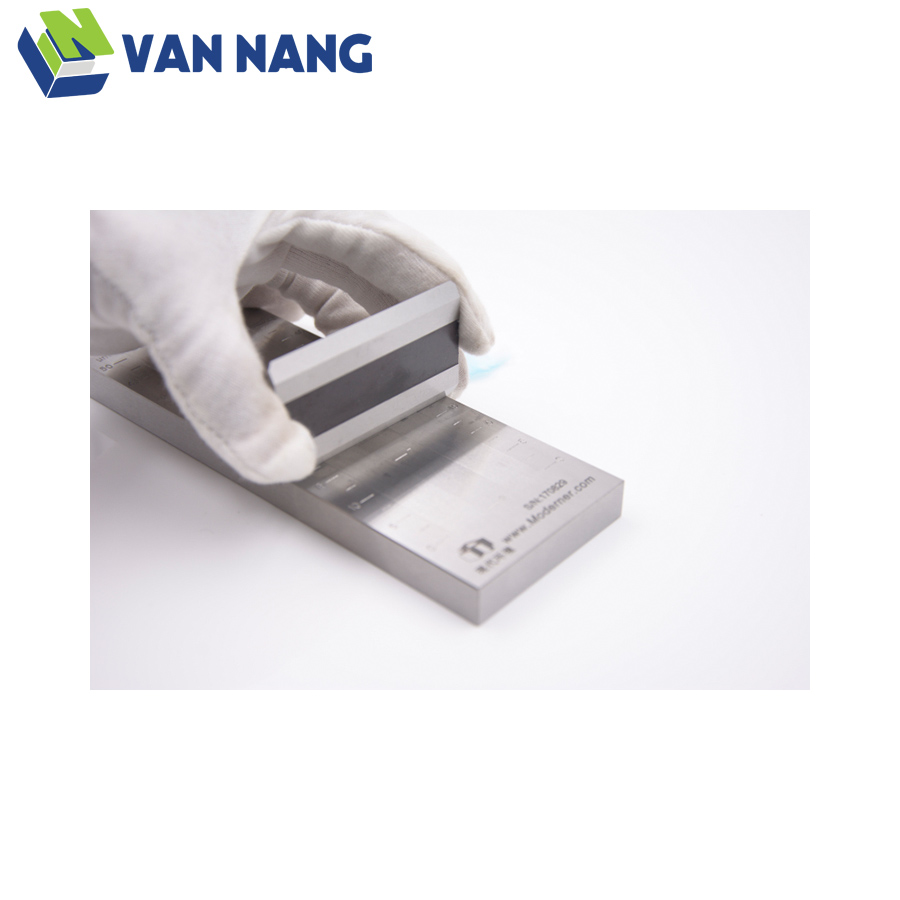

Dùng dao gạt thẳng kéo mẫu liên tục từ đầu sâu về phía đầu nông.
Quan sát vị trí trên thang đo nơi bắt đầu xuất hiện các hạt quá cỡ và vệt kéo; dùng vị trí này để đánh giá mức độ phân tán.

Thước QXD chỉ thị độ mịn nghiền hoặc sự hiện diện của hạt thô/kết tụ; không dùng để xác định kích thước hay phân bố kích thước hạt.

Tiêu chuẩn, cấu hình và thông số kỹ thuật

Các tiêu chuẩn được viện dẫn gồm ISO 1524, ASTM D3333, ASTM D1210, ASTM D1316, DIN EN 21524.

Thông số kỹ thuật

Mã tham chiếu	Kiểu rãnh	Dải đo	Độ chia	Kích thước rãnh (D × R)	Số rãnh	Thang đo	Kích thước tổng thể	Dao gạt (mm)	Đóng gói (mm)	Khối lượng cả bì (kg)
QXD-15SC	Rãnh đơn nhỏ	0–15	0.75	12.7 × 140	1	μm	170 × 50 × 12	70	210 × 110 × 40	1.1
QXD-25SC	Rãnh đơn nhỏ	0–25	1.25	12.7 × 140	1	Hegman/μm	170 × 50 × 12	70	210 × 110 × 40	1.1
QXD-50SC	Rãnh đơn nhỏ	0–50	2.5	12.7 × 140	1	Hegman/μm	170 × 50 × 12	70	210 × 110 × 40	1.1
QXD-100SC	Rãnh đơn nhỏ	0–100	5	12.7 × 140	1	Hegman/μm	170 × 50 × 12	70	210 × 110 × 40	1.1
QXD-150SC	Rãnh đơn nhỏ	0–150	5	12.7 × 140	1	μm	170 × 50 × 12	70	210 × 110 × 40	1.1
QXD-25DC	Rãnh đôi nhỏ	0–25	2.5	12.7 × 140	2	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-50DC	Rãnh đôi nhỏ	0–50	2.5	12.7 × 140	2	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-100DC	Rãnh đôi nhỏ	0–100	5	12.7 × 140	2	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
—	Rãnh đôi nhỏ	0–150	5	12.7 × 140	2	μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-25WC	Rãnh rộng	0–25	1.25	25.4 × 127	1	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-50WC	Rãnh rộng	0–50	2.5	25.4 × 127	1	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-100WC	Rãnh rộng	0–100	5	25.4 × 127	1	Hegman/μm	170 × 63.5 × 12.7	70	210 × 110 × 40	1.35
QXD-25BSC	Rãnh rộng lớn	0–25	2.5	50.8 × 127	1	Hegman/μm	171.45 × 88.9 × 12.7	95	275 × 130 × 40	1.85
QXD-50BSC	Rãnh rộng lớn	0–50	5	50.8 × 127	1	Hegman/μm	171.45 × 88.9 × 12.7	95	275 × 130 × 40	1.85
QXD-100BSC	Rãnh rộng lớn	0–100	5	50.8 × 127	1	Hegman/μm	171.45 × 88.9 × 12.7	95	275 × 130 × 40	1.85
QXD-25BDC	Rãnh đôi lớn	0–25	2.5	25.4 × 165	2	Hegman/NPIRI	241.3 × 88.9 × 19	95	275 × 130 × 40	3.55
QXD-50BDC	Rãnh đôi lớn	0–50	5	25.4 × 165	2	Hegman/NPIRI	241.3 × 88.9 × 19	95	275 × 130 × 40	3.55
QXD-100BDC	Rãnh đôi lớn	0–100	5	25.4 × 165	2	Hegman/NPIRI	241.3 × 88.9 × 19	95	275 × 130 × 40	3.55
—	Rãnh đôi chuyên dụng	0–50	2	25.4 × 165	2	μm	241.3 × 88.9 × 19	95	—	—
QXD-250BDC	Rãnh đôi chuyên dụng	0–250	10	25.4 × 165	2	μm	241.3 × 88.9 × 19	95	—	—

Datasheet dùng mã WXD-150DC cho cấu hình rãnh đôi nhỏ 0–150 μm và lặp lại mã QXD-50BDC ở hai kiểu rãnh khác nhau. Hai mã chưa nhất quán này không được gán cho khách hàng trong bảng.

Lựa chọn kiểu thước

Mã máy / loại	Tên
Rãnh đơn nhỏ	Thước đo độ mịn
Rãnh đôi nhỏ
Rãnh rộng
Rãnh rộng lớn
Rãnh đôi lớn
Rãnh đôi chuyên dụng

Video minh họa chính hãng

Thước QXD thông thường

Thước QXD rãnh lớn

Lưu ý khi lựa chọn cấu hình

Có loại một rãnh và hai rãnh với nhiều dải đo. Khi lựa chọn Thước đo độ mịn QXD, cần lưu ý loại rãnh, dải đo và thang đo. Cấu hình cần phù hợp với sơn, mực in, bột màu và hệ phân tán.
