Datapaq PVD Thermal Profiling System
Thương hiệu: Fluke Process Instruments / Datapaq
Model: PVD Thermal Profiling System
Datapaq PVD Thermal Profiling System đo biên dạng nhiệt sản phẩm trong quy trình lắng đọng hơi vật lý, hỗ trợ đối chiếu nhiệt độ thực tế với chu trình của buồng chân không.
- Logger TP6 10 kênh theo trang cấu hình hiện hành.
- Bộ bảo vệ TB5014 với hai bộ hấp thụ nhiệt TB1001.
- Bộ nhớ 4 triệu điểm dữ liệu.
- Đầu dò cách điện khoáng cho ứng dụng PVD.
- Xác nhận toàn bộ điều kiện chân không, điện áp và chu trình nhiệt trước khi chọn hệ thống.
TỔNG QUAN VÀ ỨNG DỤNG

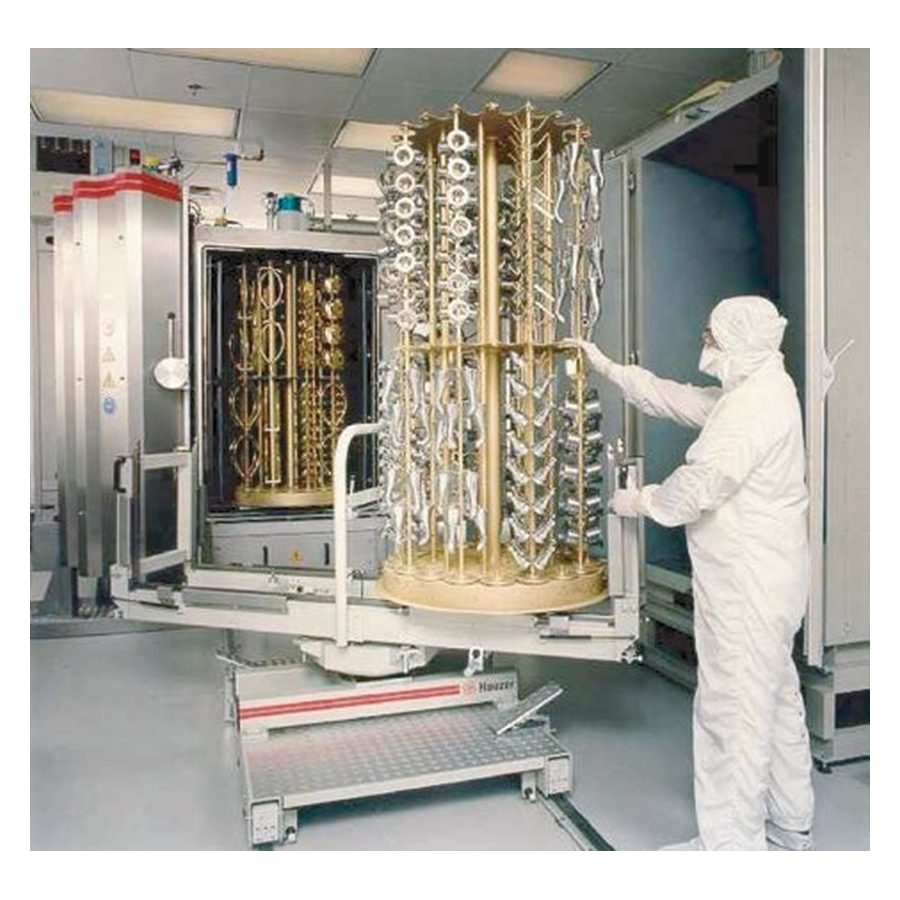

Datapaq PVD đo biên dạng nhiệt sản phẩm trong quy trình lắng đọng hơi vật lý, hỗ trợ đối chiếu nhiệt độ thực tế với chu trình của buồng chân không.
Nhiệt độ đặt của buồng không nhất thiết bằng nhiệt độ thực của chi tiết. Ghi dữ liệu trên sản phẩm giúp đánh giá chu trình, so sánh các vị trí và điều chỉnh quá trình theo yêu cầu lớp phủ.
Logger và bảo vệ nhiệt
Logger TP6 trong cấu hình PVD hiện hành
| Thông số | Giá trị |
|---|---|
| Số kênh | 10 |
| Dải đo | −100 đến 1370 °C (−148 đến 2498 °F) |
| Độ chính xác | ±0,3 °C (0,5 °F) |
| Độ phân giải | ±0,1 °C (0,18 °F) |
| Bộ nhớ | 4 triệu điểm dữ liệu |
| Pin | NiMH sạc lại, người dùng thay được |
Bộ bảo vệ TB5014
| Hạng mục | Giá trị |
|---|---|
| Cấu tạo | Inox, mặt ghép kín |
| Khối lượng | 7,8 kg (17,2 lb) |
| Kích thước | 100 × 146 × 303 mm (3,9 × 5,7 × 11,9 in) |
| Bộ hấp thụ nhiệt | TB1001 × 2 |
| Bảo vệ tại 150 °C (302 °F) | 6 giờ |
| Bảo vệ tại 200 °C (392 °F) | 4 giờ |
Các mức bảo vệ áp dụng cho tổ hợp nêu trên. Cần xác nhận giới hạn nhiệt, chu kỳ lấy mẫu và điều kiện kín của cấu hình được cung cấp trước khi đưa thiết bị vào chu trình cụ thể.
Đầu dò và điều kiện ứng dụng
Đầu dò nêu trong tài liệu PVD
| Mã | Đặc điểm |
|---|---|
| PA0710 | Cách điện khoáng, Nicrobel; dài 1,0 m (3 ft) |
| PA0711 | Cách điện khoáng, Nicrobel; dài 2,0 m (6 ft) |
Kiểm tra đầu nối, phương án lắp kín, điện áp trong buồng và tính phù hợp với logger hiện tại khi chốt cấu hình. Tài liệu PVD 2019 mô tả logger Tpaq21; không dùng bộ nhớ, pin hoặc chu kỳ lấy mẫu của Tpaq21 làm thông số TP6.
Phân tích biên dạng nhiệt

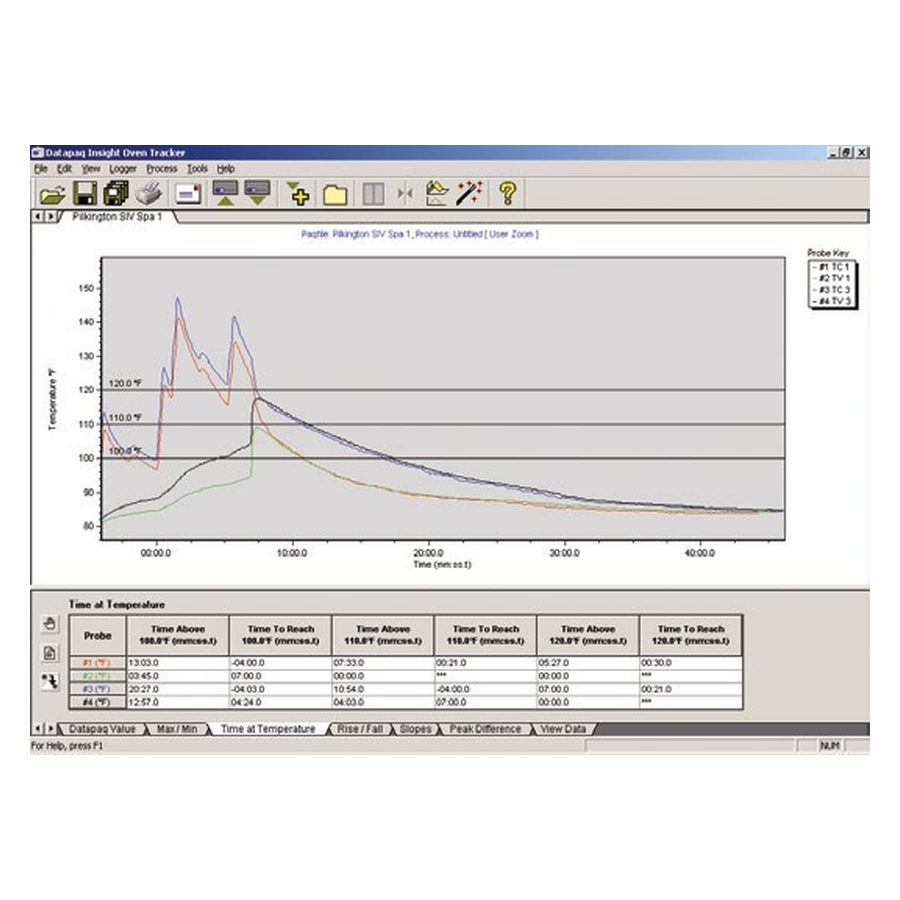

Oven Tracker Insight hỗ trợ xem đường nhiệt, đánh giá thời gian trên ngưỡng nhiệt, nhiệt độ đỉnh và xuất báo cáo. Các chức năng phân tích và giấy phép được chọn theo yêu cầu công việc.
Thông tin tham khảo thêm
Các ảnh và tài liệu dưới đây gồm nhiều đời và cấu hình của hãng. Vạn Năng xác nhận mã bộ ghi, hộp bảo vệ và phụ kiện khi lập báo giá. Ảnh không thay cho hồ sơ cấu hình hoặc chứng nhận.
Nhiệt độ vận hành tối đa của barrier TB5014 là 400 °C. Đây là giới hạn của hộp bảo vệ, khác với giới hạn bên trong logger 70 °C; thời gian bảo vệ được công bố riêng là bốn giờ tại 200 °C và sáu giờ tại 150 °C. Không suy ra bốn giờ ở 400 °C.1–2
