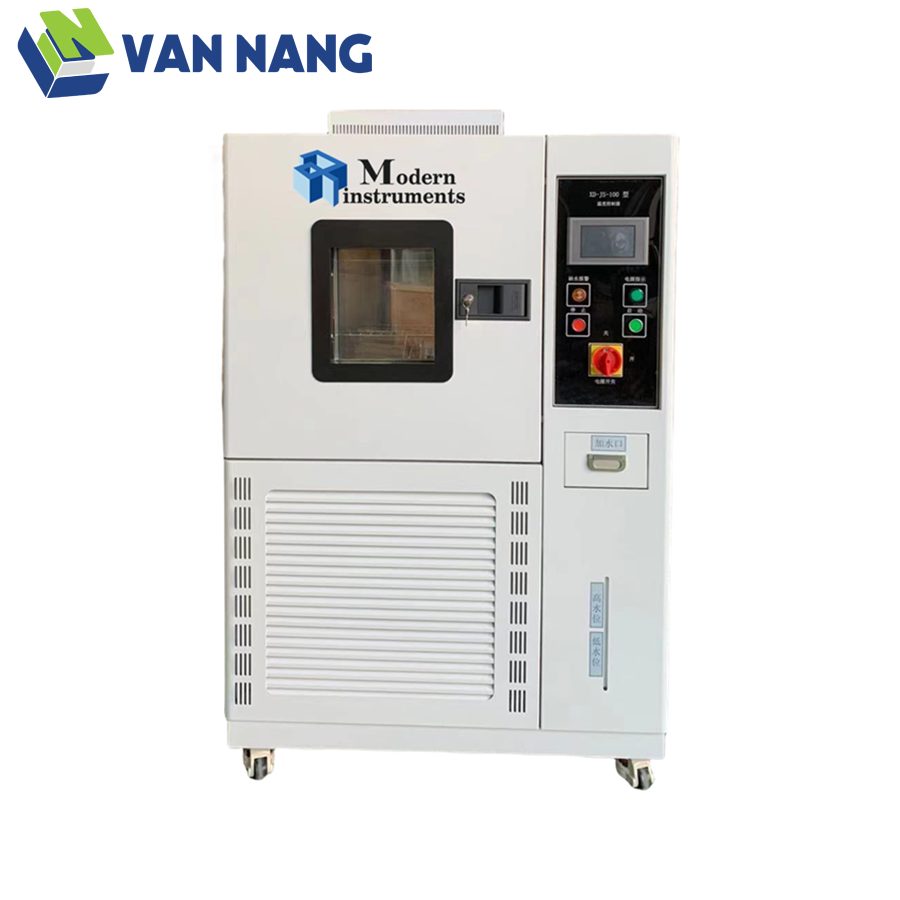

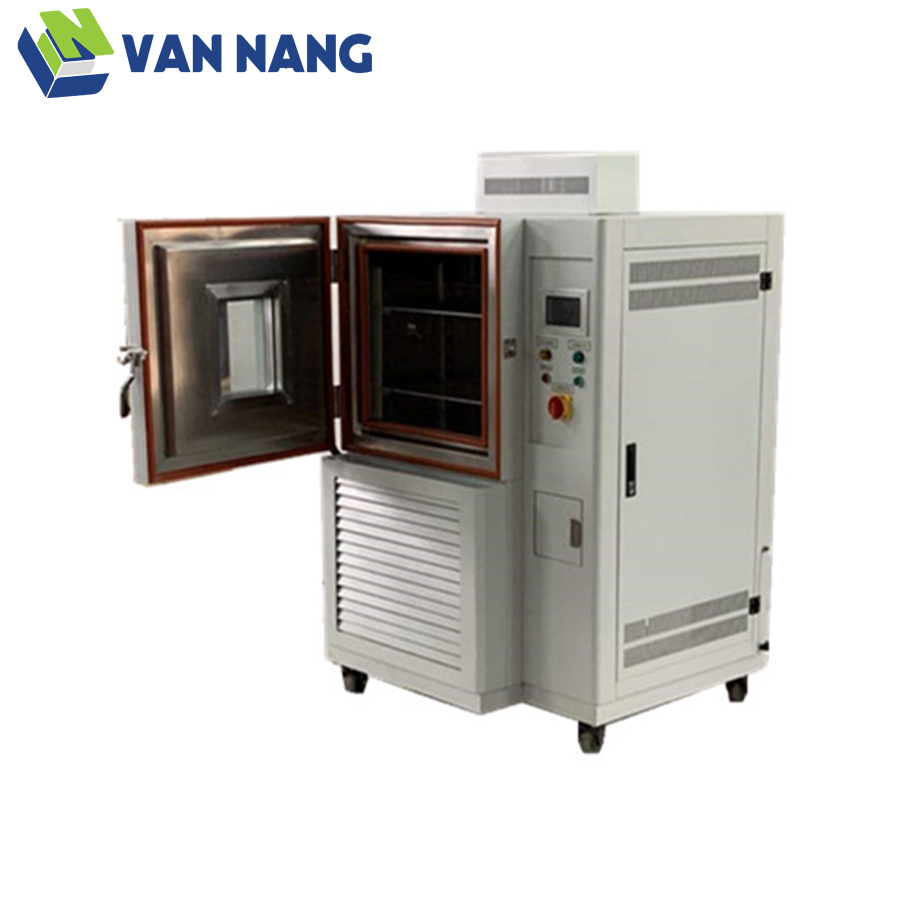

Tủ thử nhiệt độ và độ ẩm XTH

Vạn Năng là đại diện độc quyền Shanghai Modern tại Việt Nam, cung cấp thiết bị chính hãng, tài liệu kỹ thuật và hỗ trợ lựa chọn cấu hình phù hợp.

Giải pháp Tủ thử nhiệt độ và độ ẩm cao thấp Shanghai Modern XTH

Tổng quan và nguyên lý hoạt động

Mã máy: XTH

Tủ thử nhiệt độ độ ẩm Shanghai Modern XTH là giải pháp dùng để tạo điều kiện nhiệt độ cao thấp và độ ẩm không đổi hoặc luân phiên.

Trang sản phẩm chính hãng: Shanghai Modern.

Đặc điểm nổi bật và ứng dụng

Có nhiều dung tích và dải nhiệt độ theo các dòng XTH-A, XTH-B và XTH-C.
Hỗ trợ thử nhiệt độ cao, thấp, biến thiên và nhiệt ẩm luân phiên.
Từng mẫu máy có thông số riêng về nguồn điện, công suất và kích thước.

Thiết bị phù hợp cho sản phẩm công nghiệp và linh kiện cần thử môi trường nhiệt ẩm.

Điều khiển, dữ liệu và tiêu chuẩn áp dụng

Mạch lạnh hỗ trợ tự động đóng/mở máy nén và điều chỉnh công suất đầu ra.
Điều khiển độ ẩm bằng phương pháp bầu khô–ướt hoặc cảm biến độ ẩm; áp dụng chế độ điều khiển cân bằng nhiệt độ/độ ẩm để tăng độ chính xác và rút ngắn thời gian ổn định.
Bộ điều khiển có giao diện thao tác trực quan; hỗ trợ xuất đường cong thử tiêu chuẩn qua USB và giao tiếp LAN.
Dùng cho thử nhiệt độ cao/thấp, biến thiên nhiệt độ, nhiệt ẩm không đổi và nhiệt ẩm luân phiên.

Tiêu chuẩn được nhà sản xuất viện dẫn

GB/T 10586-2006; GB/T 10589-1989; GB/T 11158-2006; GB/T 10592-2008; GB/T 2423.1-2008; GB/T 2423.2-2008; GB/T 2423.3-2006; GB/T 2423.4-2008; GB/T 2423.9-2001; GJB 150.3; GJB 150.4; GJB 150.9.

Tiêu chuẩn, cấu hình và thông số kỹ thuật

Thông số kỹ thuật

Mã máy			XTH-010A	XTH-020A	XTH-030A	XTH-040A	XTH-080A	XTH-100A
Nguồn điện			AC220V 50Hz
Dòng điện tối đa (A)			10	13	13	13	23	23
Công suất tối đa (KW)			3	5.6	5.6	5.6	11.2	7.2
Chế độ điều khiển			Chế độ điều khiển cân bằng nhiệt độ và độ ẩm (BTC)
Thông số hiệu năng *1	Dải nhiệt độ *2		﹣20℃~﹢100（150）℃
	Dải độ ẩm		20%～98%RH
	Độ dao động nhiệt độ		±0.5~±1℃
	Độ đồng đều nhiệt độ		Trong phạm vi ±2℃
	Độ lệch nhiệt độ		≤±2℃/+2~ -3%RH
	Tốc độ gia nhiệt		2~3℃/min
	Tốc độ làm mát		0.7~1.5℃/min
Vật liệu	Vật liệu vỏ		Thép tấm cán nguội chất lượng cao, sơn phun tạo hình
	Vật liệu lớp lót		Tấm thép không gỉ SUS304 2B
	Vật liệu cách nhiệt		Bọt polyurethane cứng (+ bông thủy tinh siêu mịn)
Hệ thống làm lạnh	Chế độ làm lạnh *3		Làm lạnh nén một cấp (giải nhiệt gió)
	Máy nén lạnh		Máy nén kín nhập khẩu
	Công suất máy nén (HP)		1.5	1.5	1.5	1.5	3	3
	Bộ làm mát		Bộ làm mát bức xạ (đồng thời dùng để hút ẩm)
Hệ thống tạo ẩm	Phương thức cấp nước		Bơm điện từ
	Dung tích bồn nước		20L
Bộ gia nhiệt			Bộ gia nhiệt dây nickel-chromium
Quạt tuần hoàn			Quạt ly tâm
Cảm biến nhiệt độ *4			Điện trở bạch kim độ chính xác cao (PT100)
Bộ điều khiển			Bộ điều khiển LCD cảm ứng lập trình UMC1200 kèm gói phần mềm giám sát và chẩn đoán từ xa.
Dung tích trong (L)			120	225	306	408	800	1000
Kích thước trong (mm)		W	400	500	600	600	1000	1000
		H	500	750	850	850	1000	1000
		D	500	600	600	800	800	1000
Kích thước ngoài (mm)		W	960	960	1060	1060	1460	1460
		H	1740	1890	1990	1990	2160	2160
		D	800	1000	1000	1200	1240	1440
Khối lượng (Kg)			330	350	385	395	610	660

Cấu hình cung cấp và phụ kiện

Mã máy			XTH-010B	XTH-020B	XTH-030B	XTH-040B	XTH-080B	XTH-100B
Nguồn điện			AC380V 3φ 4W 50Hz
Dòng điện tối đa (A)			13	13	15	15	25	25
Công suất tối đa (KW)			5.2	7.2	8.1	8.1	10.2	10.2
Chế độ điều khiển			Chế độ điều khiển cân bằng nhiệt độ và độ ẩm (BTC)
Thông số hiệu năng *1	Dải nhiệt độ *2		﹣40℃~﹢100（150）℃
	Dải độ ẩm		20%～98%RH
	Độ dao động nhiệt độ		≤±0.5℃
	Độ đồng đều nhiệt độ		≤2℃
	Độ lệch nhiệt độ		≤±2℃/+2， -3%RH
	Tốc độ gia nhiệt		-40~+100℃ ≤45min; -40~+150℃ ≤60min
	Tốc độ làm mát		+20~40℃≤70mins
Vật liệu	Vật liệu vỏ		Thép tấm cán nguội chất lượng cao, sơn phun tạo hình
	Vật liệu lớp lót		Tấm thép không gỉ SUS304 2B
	Vật liệu cách nhiệt		Bọt polyurethane cứng (+ bông thủy tinh siêu mịn)
Hệ thống làm lạnh	Chế độ làm lạnh *3		Làm lạnh nén một cấp (giải nhiệt gió)
	Máy nén lạnh		Máy nén kín nhập khẩu
	Công suất máy nén (HP)		1.5	3	4	4	6	6
	Bộ làm mát		Bộ làm mát bức xạ (đồng thời dùng để hút ẩm)
Hệ thống tạo ẩm	Phương thức cấp nước		Bơm điện từ
	Dung tích bồn nước		20L
Bộ gia nhiệt			Bộ gia nhiệt dây nickel-chromium
Quạt tuần hoàn			Quạt ly tâm
Cảm biến nhiệt độ *4			Điện trở bạch kim độ chính xác cao (PT100)
Bộ điều khiển			Bộ điều khiển LCD cảm ứng lập trình UMC1200 kèm gói phần mềm giám sát và chẩn đoán từ xa.
Dung tích trong (L)			120	225	306	408	800	1000
Kích thước trong (mm)		W	500	500	600	600	1000	1000
		H	600	750	850	850	1000	1000
		D	400	600	600	800	800	1000
Kích thước ngoài (mm)		W	960	960	1060	1060	1460	1460
		H	1740	1890	1990	1990	2160	2160
		D	800	1000	1000	1200	1240	1440
Khối lượng (Kg)			335	385	415	425	650	700

Thông số kỹ thuật theo model

Mã máy			XTH-020C	XTH-030C	XTH-040C	XTH-080C	XTH-100C
Nguồn điện			AC380V 3φ 4W 50Hz
Dòng điện tối đa (A)			15	15	15	25	25
Công suất tối đa (KW)			9.1	9.1	9.1	16.2	16.2
Chế độ điều khiển			Chế độ điều khiển cân bằng nhiệt độ và độ ẩm (BTC)
Thông số hiệu năng *1	Dải nhiệt độ *2		﹣70℃~﹢100（150）℃
	Dải độ ẩm		20%～98%RH
	Độ dao động nhiệt độ		≤±0.5℃
	Độ đồng đều nhiệt độ		≤2℃
	Độ lệch nhiệt độ		≤±2℃/+2~ -3%RH
	Tốc độ gia nhiệt		-70~+100℃ ≤60min; -70~+150℃ ≤75min
	Tốc độ làm mát		Dải tốc độ làm mát chưa được xác nhận rõ cho cấu hình này
Vật liệu	Vật liệu vỏ		Thép tấm cán nguội chất lượng cao, sơn phun tạo hình
	Vật liệu lớp lót		Tấm thép không gỉ SUS304 2B
	Vật liệu cách nhiệt		Bọt polyurethane cứng (+ bông thủy tinh siêu mịn)
Hệ thống làm lạnh	Chế độ làm lạnh *3		Làm lạnh nén một cấp (giải nhiệt gió)
	Máy nén lạnh		Máy nén kín nhập khẩu
	Công suất máy nén (HP)		3+3	3+3	3+3	6+6	6+6
	Bộ làm mát		Bộ làm mát bức xạ (đồng thời dùng để hút ẩm)
Hệ thống tạo ẩm	Phương thức cấp nước		Bơm điện từ
	Dung tích bồn nước		20L
Bộ gia nhiệt			Bộ gia nhiệt dây nickel-chromium
Quạt tuần hoàn			Quạt ly tâm
Cảm biến nhiệt độ *4			Điện trở bạch kim độ chính xác cao (PT100)
Bộ điều khiển			Bộ điều khiển LCD cảm ứng lập trình UMC1200 kèm gói phần mềm giám sát và chẩn đoán từ xa.
Dung tích trong (L)			225	306	408	800	1000
Kích thước trong (mm)		W	500	600	600	1000	1000
		H	750	850	850	1000	1000
		D	600	600	800	800	800
Kích thước ngoài (mm)		W	960	1060	1060	Giá trị chiều rộng chưa được xác nhận cho model này	1460
		H	1890	1990	1990	2180	2180
		D	1040	1040	1240	1240	1440
Khối lượng (Kg)			425	450	460	715	775

Cấu hình tiêu chuẩn

Mã máy / loại	XTH-
Máy chính	1
Giá đỡ mẫu	2
Hướng dẫn sử dụng	1
Chứng nhận	1

Lưu ý khi lựa chọn buồng thử

Có nhiều dung tích và dải nhiệt độ theo các dòng XTH-A, XTH-B và XTH-C. Khi lựa chọn Tủ thử nhiệt độ và độ ẩm cao thấp XTH, cần lưu ý công suất tối đa (kw), dải độ ẩm và dao động nhiệt độ. Cấu hình thử cần phù hợp với sản phẩm công nghiệp và linh kiện cần thử môi trường nhiệt ẩm.
