Giải pháp Máy thử uốn chữ T Shanghai Modern WZJ-II

Tổng quan và nguyên lý hoạt động

Mã máy: WZJ-II

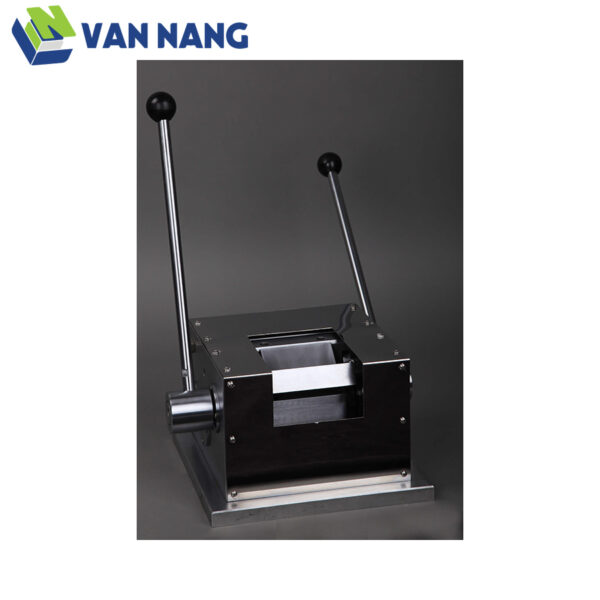

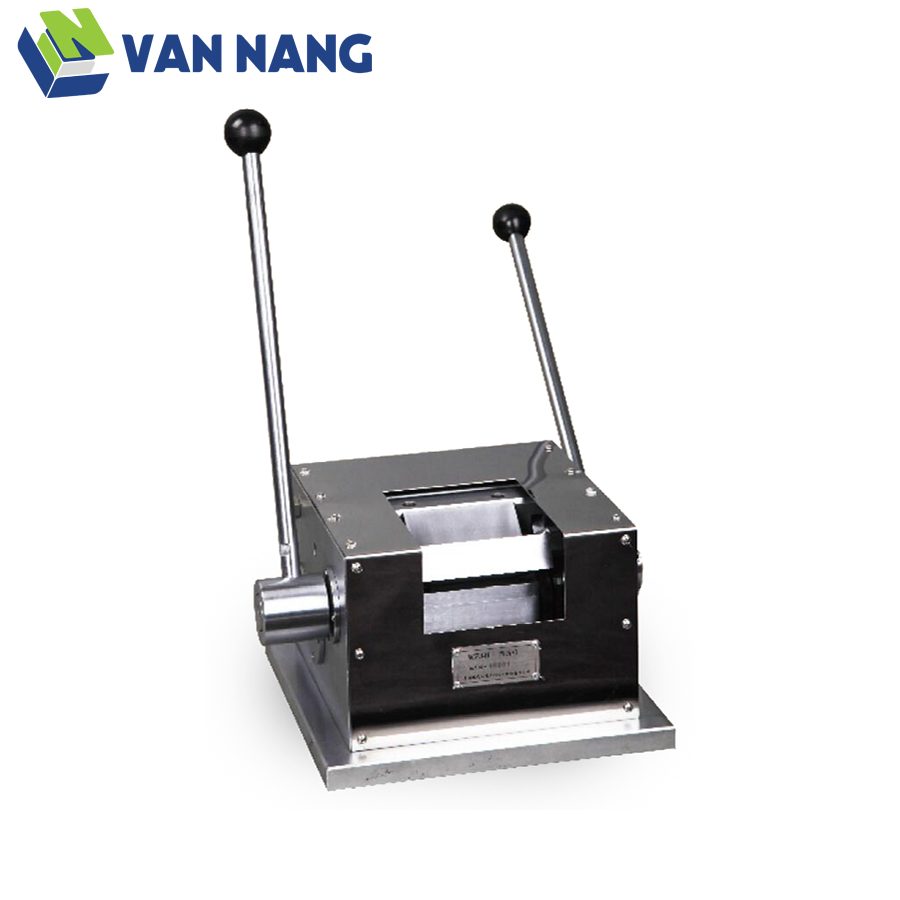

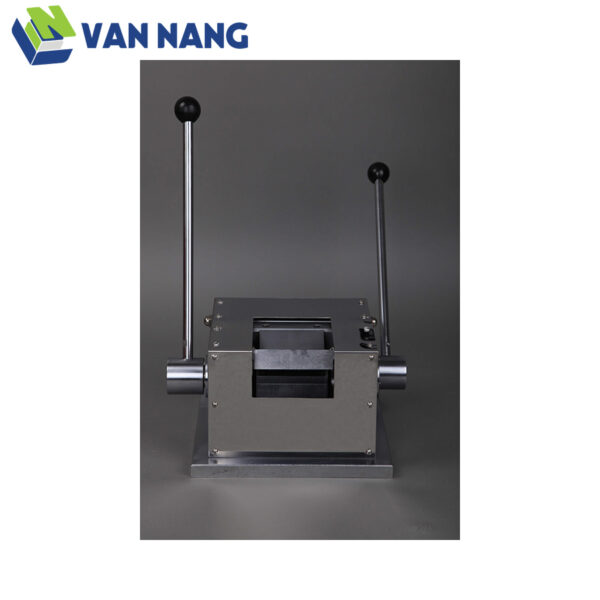

Máy thử uốn chữ t Shanghai Modern WZJ-II là giải pháp dùng để thử tính linh hoạt của tấm thép màu và tấm nhôm bằng uốn chữ T.

Trang sản phẩm chính hãng: Shanghai Modern.

Đặc điểm nổi bật và ứng dụng

• Các tiêu chuẩn được viện dẫn gồm ISO 17132, ASTM D4145 và EN 13523-7.
• Thiết bị hỗ trợ uốn chồng tấm theo phép thử T-bend.
• Bảng đặt hàng xác nhận mẫu máy WZJ-II.

Thiết bị phù hợp cho tấm kim loại phủ màu và tấm nhôm.

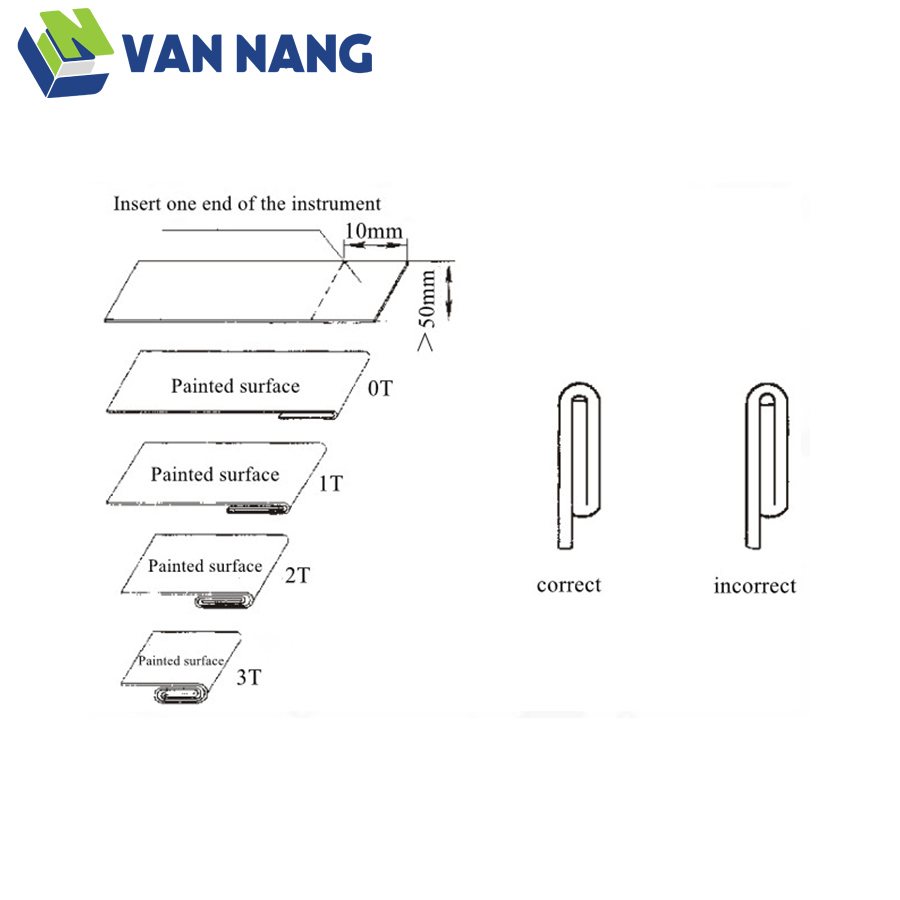

Quy trình thử uốn chữ T

1. Chuẩn bị tấm thép màu hoặc nhôm rộng không quá 100 mm, chiều dài phù hợp.
2. Nghiêng tay quay bên phải để mở khoảng giữa khối tam giác và đệm dưới; đặt tấm song song, đưa vào với chiều sâu phù hợp rồi quay tay để kẹp tấm.
3. Quay tay bên trái để khối ép tấm theo mặt nghiêng của khối tam giác.
4. Đưa tay trái về vị trí ban đầu và lấy tấm đã uốn ra; mở khoảng kẹp, đặt phần đã gập vào và quay tay phải nhiều lần để ép phẳng vùng gập.
5. Lấy tấm ra, quan sát nứt hoặc bong tách của lớp phủ để đánh giá khả năng chịu uốn.
6. Nếu cần uốn nhiều lần, lặp lại quy trình.

Lưu ý lắp đặt

Hai tay quay được tháo rời khi vận chuyển; sau khi mở kiện, lắp và siết chặt bằng cờ lê điều chỉnh trước khi sử dụng.

Trang và PDF chính hãng còn viện dẫn phương pháp T-bend của NCCA (National Coil Coaters Association). Máy có kết cấu gọn, vận hành bằng hai tay quay; giới hạn chiều rộng mẫu nêu trong quy trình là 100 mm.

Tiêu chuẩn, cấu hình và thông số kỹ thuật

Các tiêu chuẩn được viện dẫn gồm DIN EN ISO 17132, ASTM D 4145, EN 13523-7.

Thông số kỹ thuật bổ sung từ tài liệu chính hãng

Thông số kỹ thuật

Cấu hình cung cấp và phụ kiện
