Máy thử kéo nén vạn năng WDW

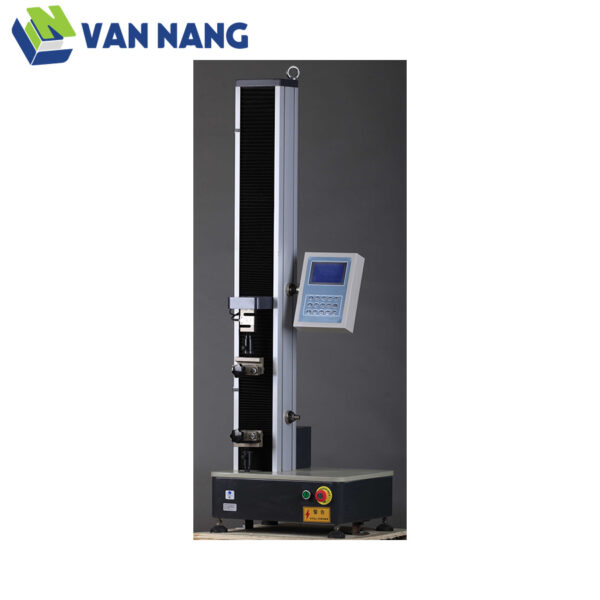

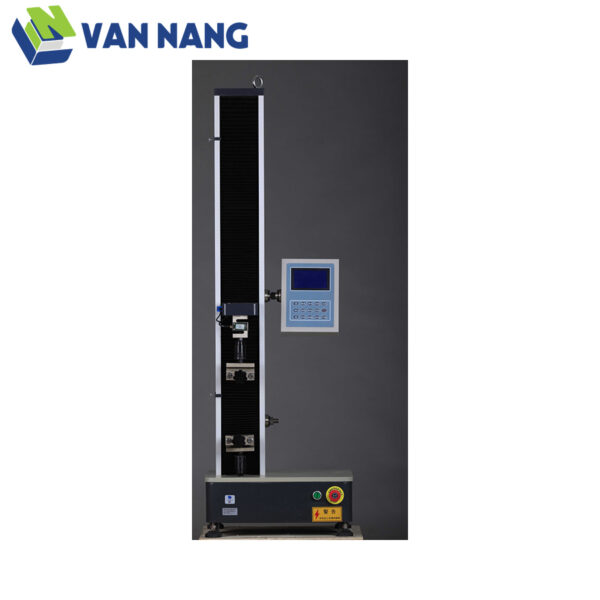

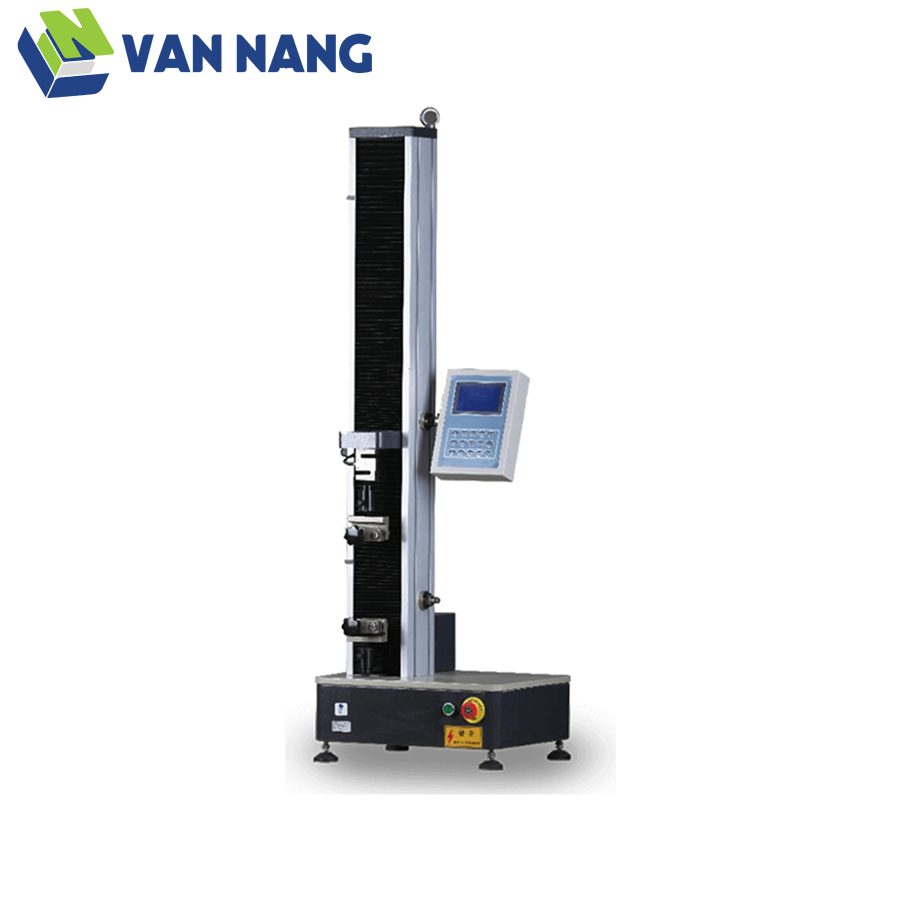

Máy thử kéo nén vạn năng điều khiển máy tính Shanghai Modern WDW

Thương hiệu: Shanghai Modern
Model: WDW

Máy thử vạn năng điều khiển máy tính cho phép thử kéo; có thể thực hiện nén và uốn khi lắp bộ gá phù hợp.

Dòng tải thấp đến 5 kN, kết cấu một trụ.
Tự hiệu chuẩn, hiển thị lực/đỉnh lực/dịch chuyển/tốc độ và tự dừng khi mẫu đứt.

Máy thử kéo nén vạn năng điều khiển máy tính Shanghai Modern WDW

Tổng quan và ứng dụng

Dòng WDW điều khiển bằng máy tính dùng cho thử kéo cao su, nhựa, dệt, vật liệu chống thấm, cáp, dây mạng, dây kim loại, thanh và tấm kim loại. Khi lắp bộ gá phù hợp, thiết bị có thể thực hiện thêm phép thử nén và uốn.

Kết cấu, truyền động và hệ đo

Khung máy gồm dầm trên, dầm giữa, dầm dưới và tấm đế, kết hợp hai cặp vít me bi và trụ đứng.
Động cơ AC số truyền động qua bộ giảm tốc và đai đồng bộ để quay vít me bi, điều khiển dầm chuyển động lên xuống.
Vít me bi chính xác hỗ trợ hiệu suất truyền động và độ ổn định dịch chuyển; khung cứng được tạo bởi dầm trên, bàn làm việc và các thanh dẫn hướng.
Encoder quang điện dùng để đo dịch chuyển; cảm biến lực dạng nan hoa cùng hệ khuếch đại đo đảm nhiệm đo lực. Có thể cấu hình nhiều cảm biến để mở rộng dải lực.

Phần mềm và chức năng vận hành

Phần mềm điều khiển trên máy tính phục vụ nhiều phương pháp thử vật liệu và thư viện hơn 100 tiêu chuẩn.
Hỗ trợ tự động hiệu chuẩn giá trị hiển thị.
Hiển thị theo thời gian thực lực thử, giá trị đỉnh, dịch chuyển, tốc độ và trạng thái.
Tự nhận biết mẫu đứt và dừng chuyển động dầm.
Bảo vệ giới hạn bằng cơ cấu cơ khí và hệ điều khiển.

Thông số kỹ thuật

Thông số	Giá trị
Cấp lực danh định	0.1 / 0.2 / 0.5 / 1 / 2 / 5 kN
Kết cấu	Một trụ
Chế độ vận hành	Điều khiển bằng máy tính
Dải đo lực	1–100% toàn thang
Sai số lực hiển thị	±1% giá trị hiển thị hoặc cấp ±0.5% theo cấu hình
Dải đo biến dạng	2–100% toàn thang
Sai số hiển thị biến dạng	±1% hoặc ±0.5% theo cấu hình
Độ phân giải lực tối thiểu	0.01 N
Độ chính xác dịch chuyển dầm	±1% hoặc ±0.5% theo cấu hình
Độ chính xác biến dạng	Tốt hơn ±1% hoặc cấp ±0.5% theo cấu hình
Dải tốc độ	0.1–500 mm/min
Cơ cấu điều chỉnh không gian thử	Động cơ bước hoặc động cơ servo AC, truyền động đồng bộ
Yêu cầu ngoại quan	Theo GB/T 2611
Chức năng bảo vệ	Bảo vệ quá tải và bảo vệ giới hạn
Nguồn điện	220 V, 0.8 kW
Kích thước tổng thể	400 × 300 × 1200 mm
Bộ gá	Bộ gá phù hợp được cấu hình theo yêu cầu; có thể tùy chỉnh bộ gá chuyên dụng

Các trường chưa hiển thị: hành trình thử, khối lượng và điều kiện nhiệt độ/độ ẩm vận hành cần được xác nhận theo cấu hình do các nguồn chính hãng hiện không thống nhất.
