Máy thử kéo liên kết sàn Shanghai Modern LBL-3

LBL-3 thử lực kéo ngang cần để tách hai mẫu sàn đã ghép khóa, phản ánh khả năng mối ghép chống bị kéo rời.

Lực tối đa 1000 N, dải đo 1–100% toàn thang, tốc độ 0.1–100 mm/min, hành trình kéo 90 mm.

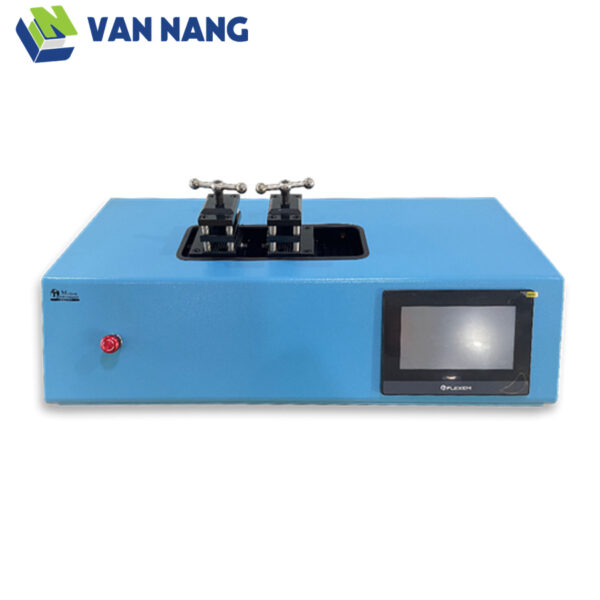

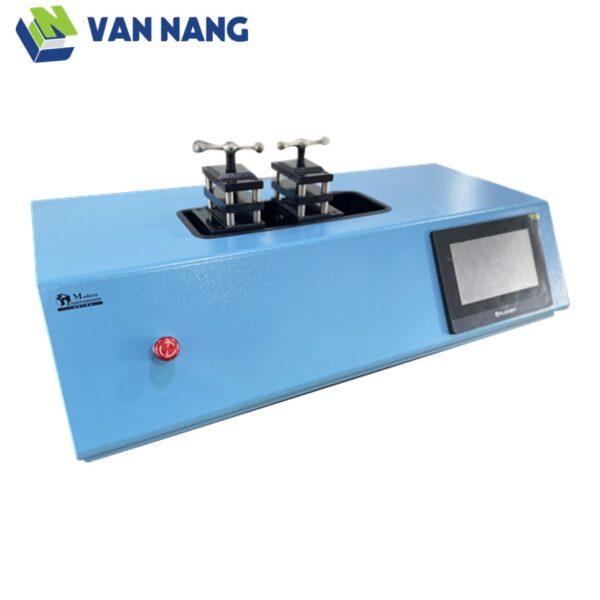

Máy có khung nằm ngang, màn hình cảm ứng, cảm biến lực và bộ gá theo hãng.

Máy thử kéo ngang mối ghép sàn LBL-3

LBL-3 xác định lực lớn nhất cần để tách hai mẫu đã ghép khóa khi chịu tải kéo ngang. Phép thử phản ánh khả năng mối ghép sàn chống bị kéo rời. Hãng nêu sử dụng trong kiểm tra chất lượng, nghiên cứu, giảng dạy và các đơn vị sản xuất, xây dựng hoặc kiểm nghiệm vật liệu.

Thông số lực và dịch chuyển LBL-3

Thông số	LBL-3
Khung, lực và dịch chuyển
Kiểu lắp đặt máy	Khung máy chính nằm ngang liền khối
Lực thử tối đa	1000N
Độ chính xác lực thử	±1% toàn thang
Dải đo lực thử	1%～100%Fs
Độ chính xác đo dịch chuyển	≤±0.5%
Độ phân giải dịch chuyển	0.01 mm
Dải tốc độ	0.1–100 mm/min
Độ chính xác tốc độ	±1%
Hành trình kéo tối đa	90mm
Dải kẹp mẫu	200×65mm
Bố trí, nguồn và môi trường
Kích thước	720×370×300mm
Khối lượng	Khoảng 45Kg
Nguồn điện	1KW 220V
Không gian kéo	Máy nằm ngang với một không gian thử kéo
Kích thước đóng gói	870×500×570mm
Khối lượng cả bao bì	60.25kg
Điều kiện vận hành	Nhiệt độ phòng 10–45℃, độ ẩm tương đối 20–80%; không rung, môi trường ăn mòn hoặc nhiễu từ mạnh. Dao động điện áp không quá 10% định mức; nền chắc, lắp ngang với độ ngang 0.2/1000.

Ba phần của máy thử kéo

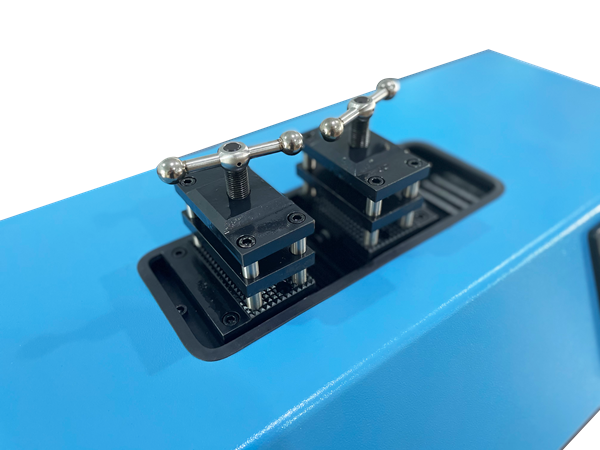

Thiết bị gồm phần kẹp mẫu, phần truyền động và phần đo lực/ghi nhận xử lý. Bộ gá giữ hai mẫu đã khóa; tải kéo ngang làm mối ghép tách ra, còn hệ đo lực ghi nhận mức lực trong quá trình. LBL-3 có một không gian thử kéo nằm ngang theo mô tả nguồn.

Lực thử tối đa 1000 N, độ chính xác ±1% toàn thang và dải đo 1–100% Fs là ba chỉ tiêu khác nhau. Dải tốc độ đã được hãng ghi riêng 0.1–100 mm/min, cùng độ chính xác tốc độ ±1%; không suy tốc độ chỉ từ hành trình kéo 90 mm.

Bộ cung cấp và điều kiện LBL-3

Hạng mục	Số lượng
Số lượng máy chính	1 Máy
Màn hình cảm ứng trên máy	1 Bộ
Cảm biến lực 1000 N trên máy	1 cái
Phụ kiện thử lực khóa trên máy	1 Bộ
Tài liệu hướng dẫn kèm theo	1 bản
Giấy chứng nhận sản phẩm kèm theo	1 bản

LBL-3 có màn hình cảm ứng, cảm biến lực 1000 N và phụ kiện thử lực khóa được bảng ghi lắp trên máy. Chúng được giữ theo bộ cung cấp công bố, không chuyển thành phụ kiện tùy chọn hoặc phần mềm bổ sung chưa được nêu.

Đặt LBL-3 ngang trên nền chắc, độ ngang 0.2/1000 theo hãng. Điều kiện làm việc là nhiệt độ phòng 10–45 °C, ẩm tương đối 20–80%, không rung, môi trường ăn mòn hoặc nhiễu từ mạnh; dao động điện áp không quá 10% định mức. Đối chiếu các điều kiện này trước khi bố trí phép thử.

Máy có khối lượng khoảng 45 kg; khối lượng cả bao bì 60.25 kg và kích thước bao gói thuộc nhãn vận chuyển. Các lĩnh vực ứng dụng rộng được hãng liệt kê không thay cho xác nhận bộ gá hoặc phương pháp riêng của từng vật liệu.
