Giải pháp Máy thử độ bền va đập Shanghai Modern QCJ-II/TCJ-II/ZCJ

Tổng quan và nguyên lý hoạt động

Mã máy: QCJ-II/TCJ-II/ZCJ

Máy thử độ bền va đập Shanghai Modern QCJ-II/TCJ-II/ZCJ là giải pháp dùng để đánh giá khả năng chịu va đập của màng sơn bằng quả tải rơi.

Trang sản phẩm chính hãng: Shanghai Modern.

Đặc điểm nổi bật và ứng dụng

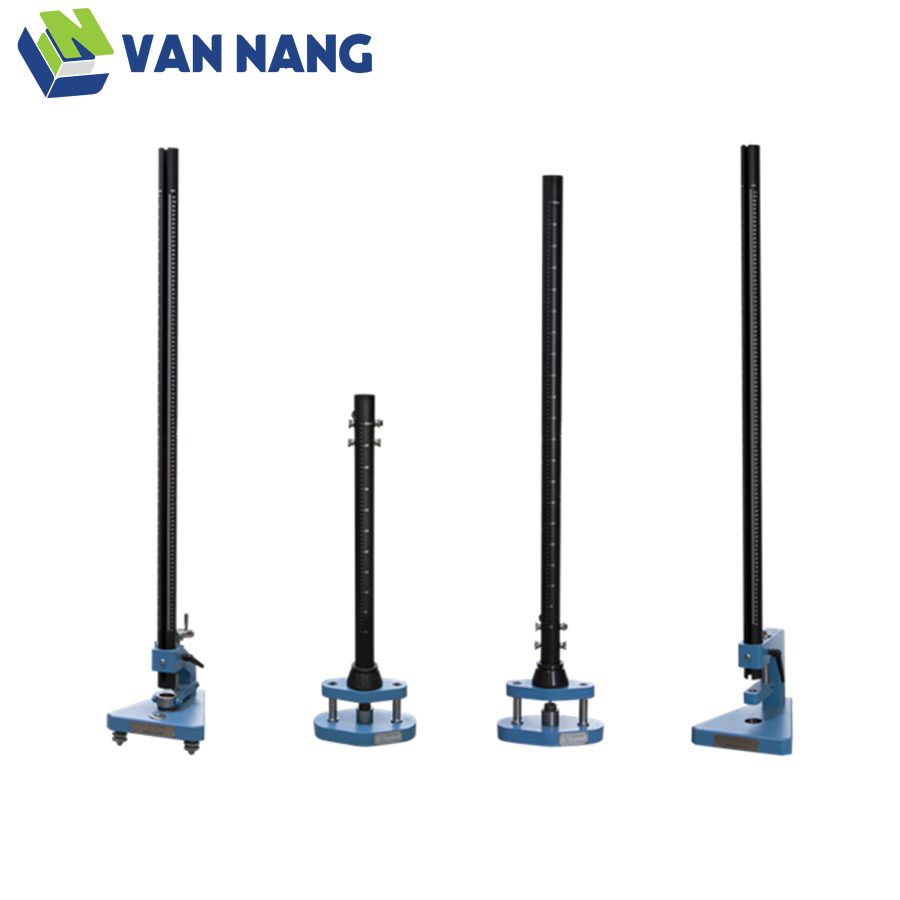

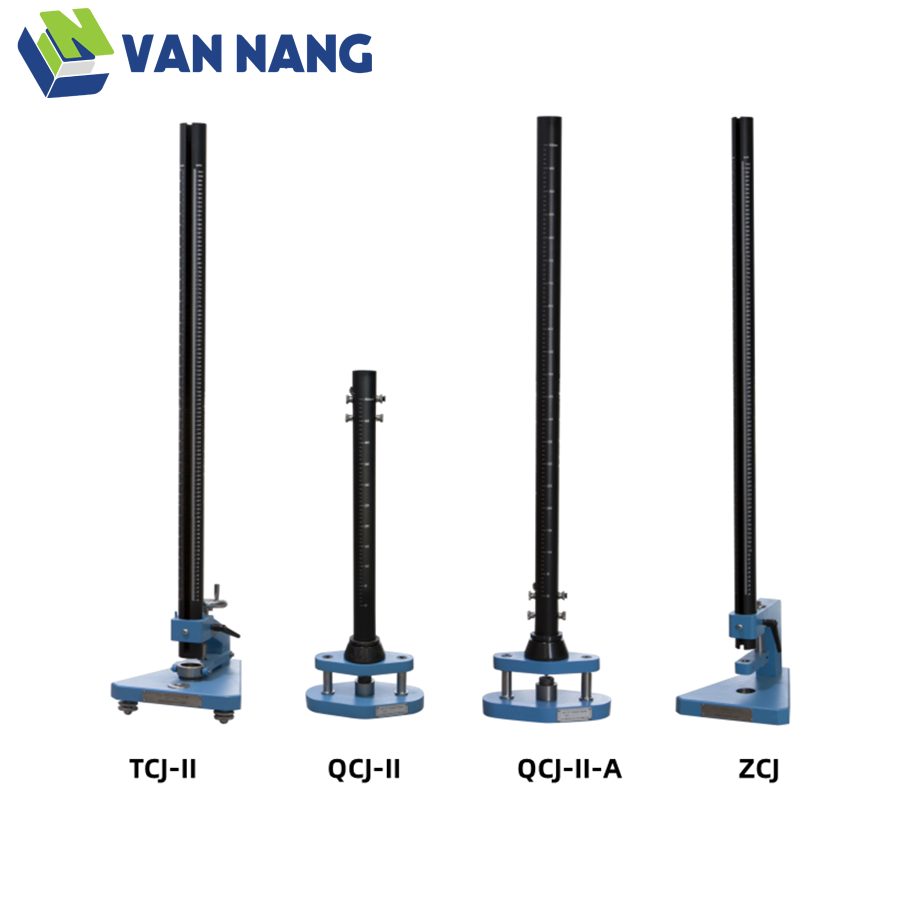

• Có các cấu hình QCJ-II, TCJ-II và ZCJ cho mức tải khác nhau.
• Các tiêu chuẩn được viện dẫn gồm ISO 6272 và ASTM D2794.
• Các thông số chính gồm độ cao rơi, khối lượng và đường kính đầu va đập.
• Có ba video hướng dẫn vận hành.

Thiết bị phù hợp cho sơn, lớp phủ, nhựa và vật liệu cần thử va đập.

Thao tác riêng với QCJ-II / QCJ-II-A

• Để màng sơn khô theo điều kiện quy định; đặt tấm phủ lên đe thép đúc, điểm va đập cách mép tấm trên 15 mm và cách các điểm va đập khác trên 15 mm.
• Khóa vòng điều chỉnh tại chiều cao thử, nâng và móc giữ búa, nhấn chốt để búa rơi tự do lên chày; lấy tấm ra và quan sát nứt, nhăn hoặc bong bằng kính lúp 4×.
• Theo tiêu chuẩn của sản phẩm có thể thử va đập ngược với mặt phủ hướng xuống; giữ nhiệt độ và độ ẩm thử ổn định.

Phương pháp thử đạt/không đạt

1. Cố định vòng chặn trên ống dẫn hướng ở chiều cao yêu cầu; lắp vòng giới hạn độ lõm nếu cần.
2. Đặt tấm thử trên cối với mặt phủ hướng lên hoặc xuống theo dạng biến dạng cần mô phỏng, rồi kẹp chặt tấm.
3. Nâng quả tải tới chiều cao đặt và thả rơi.
4. Quan sát nứt hoặc bong tách bằng kính lúp. Thực hiện tại ít nhất năm vị trí, các vị trí cách nhau không dưới 4 cm; đạt khi ít nhất bốn vị trí không xuất hiện nứt và/hoặc bong khỏi nền kim loại.

Riêng ZCJ khi thử sơn gỗ gốc nước theo cấu hình hãng nêu: quả tải 300 g và chày 12,7 mm, thử hai tấm, mỗi tấm năm điểm; ít nhất ba điểm không nứt/bong trên mỗi tấm thì đạt. Khi phân loại giới hạn, tăng độ cao từng cấp 25 mm hoặc dùng tải bổ sung; tại vùng chuyển trạng thái thử năm lần ở mỗi mức thấp hơn, đúng mức và cao hơn, tổng 15 lần, ghi tỷ lệ đạt/trượt.

Phương pháp phân loại giới hạn phá hủy

1. Bắt đầu ở tải thấp, điều chỉnh khối lượng và chiều cao rơi để tìm vùng xuất hiện hư hỏng đầu tiên.
2. Với quả tải 1 kg, tăng chiều cao theo bước 25 mm; nếu chưa quan sát được nứt ở chiều cao tối đa, lặp lại với quả tải 2 kg.
3. Khi xác định được chiều cao mục tiêu, thử tại ba mức: chiều cao đó, cao hơn 25 mm và thấp hơn 25 mm; mỗi mức thả năm lần, tổng cộng 15 điểm.
4. Quan sát nứt và bong tách, lập kết quả thống kê để xác định giới hạn đạt/không đạt; nếu chưa thấy hư hỏng, tiếp tục điều chỉnh và lặp lại.

Tiêu chuẩn, cấu hình và thông số kỹ thuật

Các tiêu chuẩn được viện dẫn gồm ISO 6272.1, ASTM D2794, ISO 6272.2, ASTM D3029, ASTM D4226.

Thông số kỹ thuật

PDF chính hãng bổ sung đường kính lỗ đế/cối, theo đúng từng model; không áp dụng lẫn kích thước giữa các cấu hình.

Thông số bổ sung	QCJ-II	QCJ-II-A	TCJ-II	ZCJ
Đường kính lỗ đế/cối	15 mm	15 mm	27 / 16,3 mm	16,3 / 31,75 mm

Kích thước đóng gói của TCJ-II chưa được công bố rõ; vui lòng xác nhận trước khi đặt hàng.
