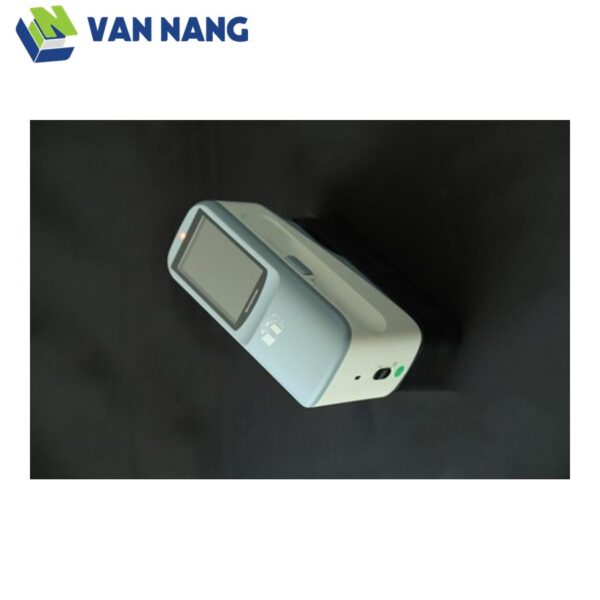

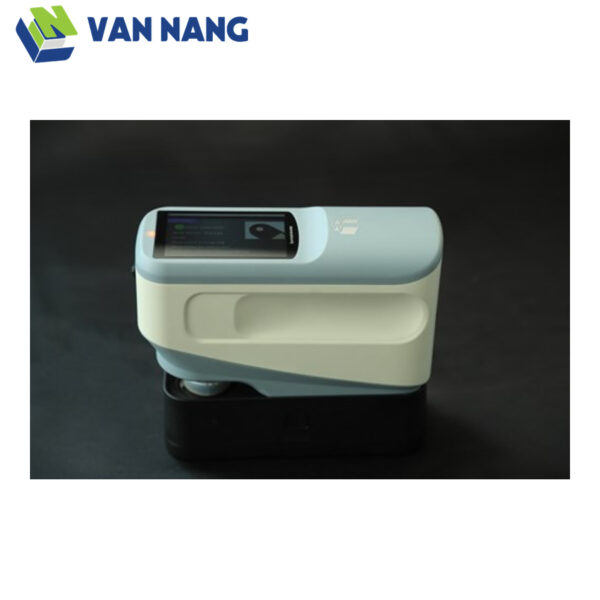

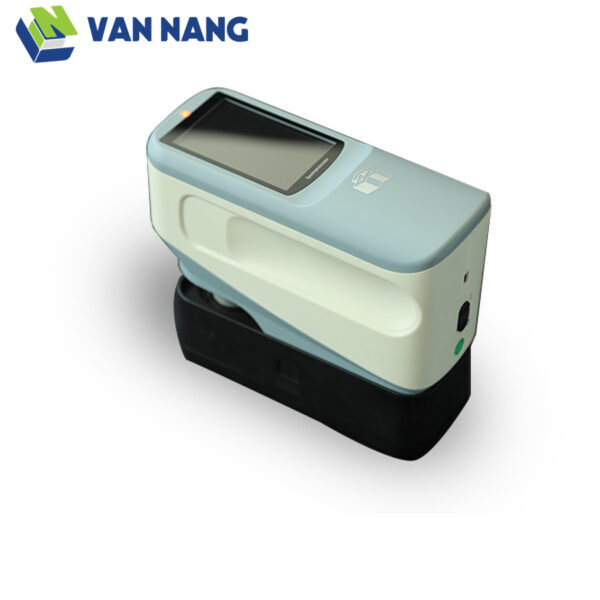

Máy đo màu quang phổ Shanghai Modern XD-1775/1776/1777

Đo màu và so sánh mẫu với XD-1775/1776/1777

XD-1775/1776/1777 là dòng máy đo màu quang phổ cách tử của Shanghai Modern, dùng để đo màu và sai khác màu. Hãng giới thiệu ứng dụng kiểm soát màu trong nhựa, sơn, mực, dệt, in và gốm; cần chọn model theo khẩu độ, độ lặp lại và cấu hình kết nối.

Chức năng đo và chọn model

Hình học quang D/8 sử dụng chiếu sáng khuếch tán và thu ở hướng 8°. SCI tính thành phần phản xạ gương, còn SCE loại thành phần này. Máy đo đồng thời SCI/SCE, hiển thị đồ thị phổ, dữ liệu màu, sai khác màu và kết quả đạt hoặc không đạt.

XD-1775 dùng khẩu độ đơn. XD-1776 có khẩu độ tùy chỉnh, trong khi XD-1777 có khẩu độ kép. Camera trên màn hình hỗ trợ định vị mẫu; phép đo một lần hoặc đo trung bình cần được chọn theo yêu cầu so sánh.

Thông số XD-1775/1776/1777

Các giá trị chung của ba model được gộp thành một ô có nhãn rõ. Khẩu độ, độ lặp lại, sai khác giữa máy, giao tiếp và bộ nhớ được giữ cạnh nhau theo từng model.

Thông số	XD-1775	XD-1776	XD-1777
Hệ quang và đo màu
Điều kiện đo quang (phần không gồm UV)	D/8(Chiếu sáng khuếch tán, 8°Hướng thu ); SCI/SCEĐo; Nhà sản xuất nêu phù hợp tiêu chuẩn CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724-1, ASTM E1164, DIN5033 Teil7
Đường kính cầu tích phân	Φ48mm
Cách phân tách phổ	Phân tách phổ bằng cách tử lõm
Cảm biến	Cảm biến ảnh CMOS hai dãy, 256 phần tử ảnh
Dải bước sóng	400~700nm
Khoảng lấy mẫu bước sóng	10nm
Băng thông phổ	10nm
Dải đo phản xạ	0~200%
Chế độ phản xạ gương	Đo đồng thời SCI/SCE
Không gian màu	CIE LAB, XYZ, Yxy, LCh, CIE LUV, HunterLAB
Công thức sai khác màu	ΔEab, ΔEuv, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, ΔE(Hunter)
Chỉ số màu khác	WI(ASTM E313, CIE/ISO, AATCC, Hunter), YI(ASTM D1925, ASTM 313), TI(ASTM E313, CIE/ISO), Chỉ số metamerism MI, Độ bền màu, Độ bền thay đổi màu, Cường độ màu, Khả năng che phủ, 8 độ Độ bóng
Góc quan sát chuẩn	2°/10°
Nguồn chiếu chuẩn	A, C, D50, D55, D65, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, TL83, TL84, U30, CWF, U35
Hiển thị và điều kiện vận hành
Hiển thị	Đồ thị phổ / dữ liệu, Giá trị màu của mẫu, Giá trị / đồ thị sai khác màu, Kết quả đạt / không đạt, Xu hướng màu
Thời gian đo	Khoảng 1.0s(Đo đồng thời SCI/SCE Khoảng 2.6s)
Chế độ đo	Đo một lần, đo trung bình (2~99 lần )
Cách định vị	Định vị bằng hình ảnh camera trên màn hình
Kích thước	Dài × rộng × cao =184×77×105mm
Khối lượng	Khoảng 600g
Pin / khả năng cấp nguồn	4 pin AA (kiềm hoặc NiMH sạc), 2400 phép đo trong 4 giờ; hoặc cấp nguồn USB
Tuổi thọ nguồn sáng	5 năm; trên 300 vạn lần đo (vạn = 10.000).
Màn hình	TFT màu 3.5inch, Màn hình cảm ứng điện dung
Ngôn ngữ	Tiếng Trung giản thể, Tiếng Anh
Nhiệt độ / điều kiện vận hành	0~40℃, 0~85%RH(Không ngưng tụ ), Độ cao so với mực nước biển: Thấp hơn 2000m
Nhiệt độ / điều kiện lưu kho	-20~50℃, 0~85%RH(Không ngưng tụ )
Khác biệt model và độ lặp lại
Nguồn sáng	Nguồn sáng LED kết hợp	Nguồn sáng LED kết hợp	Nguồn sáng LED kết hợp, Nguồn UV^*
Khẩu độ đo	Một khẩu độ: MAV:Φ8mm/Φ10mm	Một khẩu độ tùy chỉnh: MAV:Φ8mm/Φ10mm; SAV:Φ4mm/Φ5mm; 1x3mm	Hai khẩu độ: MAV:Φ8mm/Φ10mm; SAV:Φ4mm/Φ5mm;
Độ lặp lại	Phản xạ phổ: MAV/SCI, Độ lệch chuẩn không vượt quá 0.1% (400~700nm: không vượt quá 0.2% ): Giá trị màu: MAV/SCI, ΔE*ab không vượt quá 0.05 (Sau khi hiệu chuẩn, đo tấm trắng 30 lần, cách nhau 5 s, lấy giá trị trung bình )	Phản xạ phổ: MAV/SCI, Độ lệch chuẩn không vượt quá 0.1% (400~700nm: không vượt quá 0.2% ): Giá trị màu: MAV/SCI, ΔE*ab không vượt quá 0.04 (Sau khi hiệu chuẩn, đo tấm trắng 30 lần, cách nhau 5 s, lấy giá trị trung bình )	Phản xạ phổ: MAV/SCI, Độ lệch chuẩn không vượt quá 0.08% (400~700nm: không vượt quá 0.18% ): Giá trị màu: MAV/SCI, ΔE*ab không vượt quá 0.03 (Sau khi hiệu chuẩn, đo tấm trắng 30 lần, cách nhau 5 s, lấy giá trị trung bình )
Sai khác giữa các máy	MAV/SCI, ΔE*ab không vượt quá 0.4 (Dòng BCRA Ⅱ giá trị trung bình của 12 tấm màu )	MAV/SCI, ΔE*ab không vượt quá 0.2 (Dòng BCRA Ⅱ giá trị trung bình của 12 tấm màu )	MAV/SCI, ΔE*ab không vượt quá 0.15 (Dòng BCRA Ⅱ giá trị trung bình của 12 tấm màu )
Giao tiếp và bộ nhớ
Giao diện kết nối	USB/RS-232	USB/RS-232, Bluetooth ®4.0Hai chế độ (tương thích 2.1)	USB/RS-232, Bluetooth ®4.0Hai chế độ (tương thích 2.1)
Khả năng lưu dữ liệu	Mẫu chuẩn 1000 bản ghi, Mẫu thử 20000 bản ghi (Bản ghi có thể gồm SCI/SCE đồng thời )	Mẫu chuẩn 1000 bản ghi, Mẫu thử 20000 bản ghi (Bản ghi có thể gồm SCI/SCE đồng thời )	Mẫu chuẩn 1000 bản ghi, Mẫu thử 28000 bản ghi (Bản ghi có thể gồm SCI/SCE đồng thời )

* UV của XD-1775/1776/1777: hàng điều kiện đo của hãng ghi bao gồm hoặc loại UV cho cả dòng, nhưng hàng nguồn sáng chỉ ghi thêm nguồn UV ở XD-1777. Phạm vi đo UV và mẫu huỳnh quang chưa đủ căn cứ xác định cho từng model; không suy từ cấu hình chung hoặc gán chức năng UV cho cả ba.

Cấu hình và phụ kiện

Danh sách dưới áp dụng cho mỗi model XD-1775/1776/1777 theo header cấu hình chung của hãng. Mỗi máy có một bộ các hạng mục liệt kê; phụ kiện tùy chọn được nêu riêng.

Thông số	Mỗi model XD-1775/1776/1777
Máy đo màu quang phổ	1

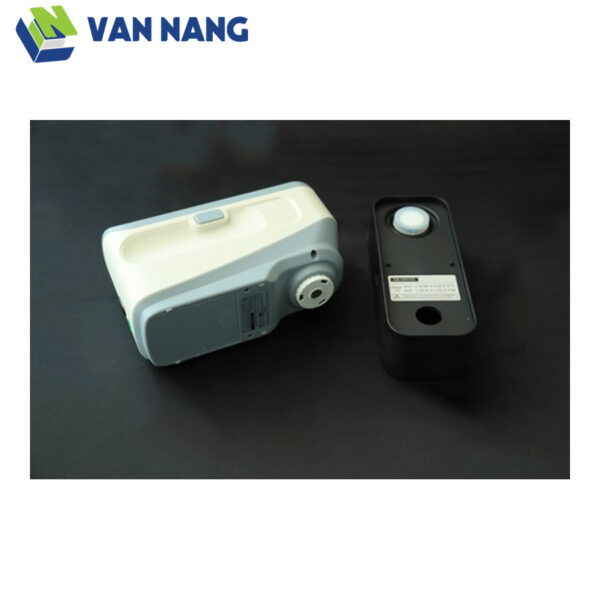

Hộp hiệu chuẩn	1
Nắp bảo vệ tấm trắng	1
Bộ nguồn	1
Dây USB	1
Khăn lau	1
Danh sách đóng gói	1
Đĩa phần mềm	1
Tài liệu hướng dẫn	1
Giấy chứng nhận sản phẩm	1

Bộ phụ kiện tiêu chuẩn gồm hộp hiệu chuẩn đen trắng, nắp bảo vệ, nguồn, dây dữ liệu, hướng dẫn và đĩa phần mềm quản lý. Máy in nhỏ và hộp đo bột là phụ kiện tùy chọn, không mặc định nằm trong bộ giao hàng. Thông số hãng có lưu ý mang tính tham khảo; cần chốt cấu hình thực tế trước khi đặt hàng.
