Máy đo màu để bàn Shanghai Modern XD-2331

Máy đo màu quang phổ để bàn XD-2331

XD-2331 đo phản xạ mẫu đục và truyền qua mẫu trong, sử dụng xenon xung và hệ tách phổ cách tử lõm. Vùng đo mở cùng nhiều khẩu độ phản xạ hỗ trợ lựa chọn cách đặt mẫu; SCI và SCE giữ hoặc loại thành phần phản xạ gương theo yêu cầu phép đo.

Thông số hệ đo quang phổ

Thông số	XD-2331
Hệ quang và phổ
Điều kiện đo	Phản xạ d/8: chiếu khuếch tán, thu 8°, SCI có và SCE loại phản xạ gương, đo đồng thời. Truyền qua d/0: chiếu khuếch tán, thu vuông góc.
Cảm biến	Dãy photodiode silicon
Cách phân tách phổ	Cách tử lõm
Đường kính cầu tích phân	152mm
Dải bước sóng	360-780nm
Khoảng lấy mẫu bước sóng	10nm
Băng thông phổ	5nm
Dải đo phản xạ	0–200%; độ phân giải 0.01%
Nguồn sáng	Đèn xenon xung
Đo tia tử ngoại	Có UV; các ngưỡng cắt 400, 420 và 460 nm
Nguồn chuẩn và chỉ số màu
Nguồn chiếu chuẩn	A, C, D50, D55, D65, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, U30, DLF, NBF, TL83, TL84
Hiển thị	Dữ liệu phổ, Đồ thị phổ, Dữ liệu màu, Dữ liệu sai khác màu, Đồ thị sai khác màu, Đánh giá đạt / không đạt, Mô phỏng màu, Đánh giá màu, Độ mờ, Màu chất lỏng, Xu hướng màu
Thời gian đo	SCI hoặc SCE <2 giây; đo đồng thời SCI + SCE <4 giây (đối chiếu nhãn SCI/SCE tại điều kiện đo)
Khẩu độ đo	Phản xạ, khẩu độ đo / chiếu: XLAV φ25.4 / φ30 mm; LAV φ15 / φ18 mm; MAV φ8 / φ11 mm; SAV φ3 / φ6 mm
Không gian màu	Lab, LCh, Lunter Lab (nhãn in trong nguồn), Yxy, XYZ
Công thức sai khác màu	△Eab, △ECH, △Euv, △Ecmc, △E94, △E00, △Eab(Hunter), Phân loại tông màu 555
Cấu hình đo truyền qua	Chiều rộng và cao mẫu không giới hạn; độ dày ≤50 mm
Góc quan sát chuẩn	Góc quan sát chuẩn 2° và 10°
Chỉ số màu khác	WI (ASTM E313-00/73, CIE/ISO, AATCC, Hunter, Taube, Berger Stensby); YI (ASTM D1925, E313-00/73); Tint (E313-00); Milm metamerism; độ bền màu do bám bẩn và đổi màu; độ sáng ISO; R457; mật độ A/E/M; APHA; Hazen; Pt-Co; Garden (chỉ số Gardner theo nhãn nguồn); Saybolt; ASTM color; độ mờ; tổng truyền qua; khả năng che phủ; cường độ màu; cường độ
Độ lặp lại và đối chiếu giữa máy
Độ lặp lại	XLAV, phản xạ phổ / truyền qua: độ lệch chuẩn ≤0.1%. Giá trị màu: độ lệch chuẩn ΔE*ab ≤0.015, sau hiệu chuẩn đo tấm trắng 30 lần, cách nhau 10 giây.
Sai khác giữa các máy	XLAV ΔE*ab 0.15; ở 23 °C, trung bình đo 12 tấm màu BCRA
Giao diện, môi trường và cấu hình
Ngôn ngữ	Tiếng Trung, tiếng Anh; có thể đặt ngôn ngữ khác
Giao diện kết nối	USB, RS-232
Khả năng lưu dữ liệu	8GB
Màn hình	Màn hình cảm ứng điện dung 7 inch
Hệ điều hành theo nhãn hãng	Android (nguồn in “Andriod”); không xác nhận phiên bản
Kích thước	Dài × rộng × cao: 430 × 240 × 260 mm
Khối lượng	10.8kg
Nhiệt độ / điều kiện vận hành	15–40 °C; RH<80% ở 35 °C, không ngưng tụ
Nhiệt độ / điều kiện lưu kho	−20–45 °C; RH<80% ở 35 °C, không ngưng tụ
Nguồn điện	12V/2.5A
Cấu hình bổ sung	Định vị qua camera; đo bên hông, hướng lên và hướng xuống bằng phụ kiện; tự bù nhiệt độ và độ ẩm

Xử lý kết quả và bố trí XD-2331

Hệ đo hỗ trợ kiểm tra chất lượng với dữ liệu phổ, tọa độ và sai khác màu, biểu đồ màu, đánh giá đạt/không đạt và mô phỏng màu.

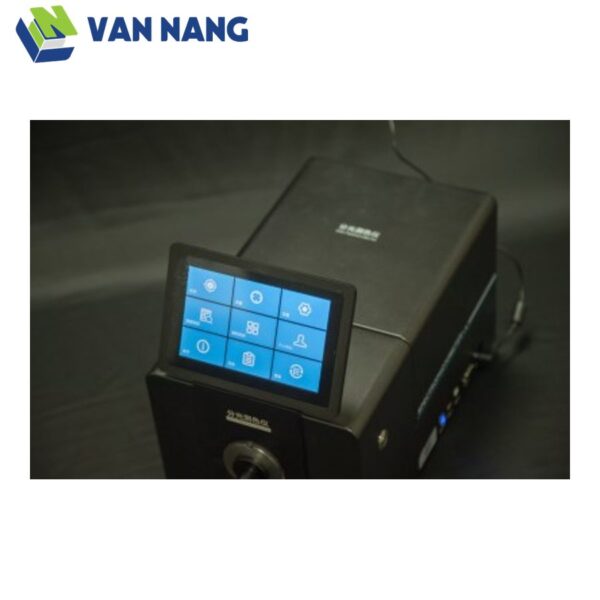

Màn hình cảm ứng điện dung 7 inch cung cấp giao diện thao tác; USB và RS-232 kết nối theo cấu hình.
Ổ USB hỗ trợ trao đổi dữ liệu, phần mềm máy tính và các mô-đun liên quan theo hãng.
Định vị bằng camera hỗ trợ căn mẫu. Đo bên hông, hướng lên hoặc xuống dùng phụ kiện phù hợp; nguồn nêu tự bù nhiệt độ và độ ẩm.

Các nguồn A, C, D50, D55, D65, D75 và F1–F12 cùng các nhãn đèn trong bảng là điều kiện tính màu; góc quan sát chuẩn 2° hoặc 10° cần giữ nhất quán khi đối chiếu mẫu. Khẩu độ đo và khẩu độ chiếu nằm theo cặp, không lấy số thứ hai làm một model riêng.

Độ lặp lại ΔE*ab được nêu cùng điều kiện hiệu chuẩn, số lần đo và khoảng cách thời gian. Sai khác giữa máy dùng 12 tấm BCRA ở 23 °C là chỉ tiêu khác; hai giá trị không thay thế nhau trong đánh giá mẫu thực tế.

Phụ kiện cung cấp và lựa chọn

Hạng mục	Số lượng
Máy chính	1 máy
Bộ nguồn kèm theo	1
Dây USB kèm theo	1
Bộ gá truyền qua kèm theo	1
Ổ USB kèm theo	1
Khoang đen kèm theo	1
Tấm trắng kèm theo	1
Tấm xanh kèm theo	1
Nắp chắn sáng hiệu chuẩn không	1
Tấm khẩu độ 30 mm kèm theo	1 tấm
Tấm khẩu độ 18 mm kèm theo	1 tấm
Tấm khẩu độ 11 mm kèm theo	1 tấm
Tấm khẩu độ 6 mm kèm theo	1 tấm
Bàn đỡ kèm theo	1
Cuvet kèm theo	1
Tài liệu hướng dẫn kèm theo	1
Giấy chứng nhận sản phẩm kèm theo	1

Bộ tấm khẩu độ gồm đường kính 30, 18, 11 và 6 mm, mỗi loại một tấm theo bảng cung cấp.

Phụ kiện tùy chọn gồm bộ gá truyền qua có gia nhiệt kèm mạch điều khiển, giá đứng, cần đẩy khí nén kèm điều khiển, kẹp mẫu nhỏ, giá cuvet phản xạ và tấm bảo vệ chống ăn mòn không tháo rời. Cần xác nhận phụ kiện theo cách đặt mẫu, không coi tất cả là bộ tiêu chuẩn.

Phương pháp và điều kiện đối chiếu XD-2331

Nguồn liên hệ hình học đo với CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO 7724/1, DIN 5033 Teil7, JIS Z8722 điều kiện C và ASTM E1164. Các mã là tham chiếu hãng công bố; không chuyển thành tuyên bố chứng nhận hoặc cập nhật ấn bản.

Khi đối chiếu trên XD-2331, giữ cùng chế độ SCI/SCE, nguồn chiếu, góc quan sát và khẩu độ khi đối chiếu. Hãng ghi chiều rộng/cao mẫu truyền qua không giới hạn trong vùng đo mở, nhưng độ dày vẫn ≤50 mm; giới hạn này không chuyển thành giới hạn mẫu phản xạ.
