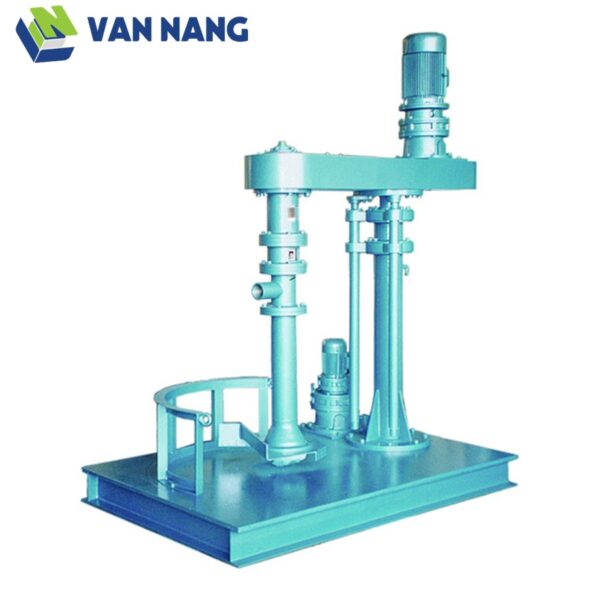

Máy cấp liệu trục vít Shanghai Modern LSJE-5.5

LSJE-5.5 cấp vật liệu có độ nhớt cao bằng trục vít, dùng trong ngành mực in và các công việc tương tự.

Máy có nâng thủy lực, trục chính 132 r/min và bàn quay thùng 3 r/min.
Bộ điều khiển mức chất lỏng là tùy chọn để hỗ trợ cấp liệu tự động.

Máy cấp liệu trục vít LSJE-5.5

LSJE-5.5 là thiết bị cấp vật liệu có độ nhớt cao cho ngành mực in. Trục vít quay để hút và chuyển vật liệu; hệ thủy lực đưa cụm cấp liệu tới vị trí làm việc. Hãng mô tả cấu trúc đơn giản và thuận tiện sử dụng.

Thông số máy cấp liệu

Thông số	LSJE-5.5
Động cơ chính	5.5 kW; i=11
Bộ giảm tốc phụ	0.75 kW; i=17 × 11
Động cơ thủy lực	1.5 kW
Tốc độ trục chính	132 r/min
Tốc độ bàn quay thùng	3 r/min
Hành trình nâng	1 m
Khối lượng máy chính	Khoảng 1.9 tấn

Cấu tạo, lắp đặt và lựa chọn điều khiển

Bộ giảm tốc chính của LSJE-5.5 truyền động qua xích tới trục vít; bộ giảm tốc phụ qua xích dẫn động bàn quay và thùng. Bàn quay và trục vít quay cùng chiều theo nguồn. Xi lanh thủy lực nâng cụm truyền động; bàn điều khiển dùng cho khởi động và nâng hạ.

Khi ghép bộ điều khiển mức chất lỏng, hãng mô tả khả năng tự động điều khiển cấp liệu. Đây là lựa chọn bổ sung, cần phân biệt với bộ cấp liệu cơ bản khi xác nhận cấu hình.

Nguồn LSJE-5.5 hướng dẫn đặt bệ của bộ quay thùng âm dưới nền, để mặt trên bệ ngang mặt sàn. Cần đối chiếu bản vẽ lắp đặt và kích thước có đơn vị đã được xác nhận trước khi chuẩn bị nền.

Thiết lập và vận hành LSJE-5.5

Nguồn bước chuẩn bị ghi dầu máy số 20 tới chiều cao dấu dầu trên. Kiểm tra điện và các công tắc theo sơ đồ; trục vít và bàn quay nhìn từ trên xuống đều quay theo chiều kim đồng hồ.
Khởi động bơm khi van bi đóng, chỉnh áp suất dầu 2–2.5 MPa theo hướng dẫn để nâng cột. Đây là trị số thiết lập, không phải áp suất tối đa định mức.
Khi dừng bơm, chọn hạ tự động qua van điện từ, tốc độ chỉnh bằng van tiết lưu. Chọn hạ tay và mở van bi cho chế độ hạ nhanh theo nguồn.
Chạy thử và vận hành ban đầu bằng tay; sau khi ổn định mới chuyển các lựa chọn cấp liệu và bàn quay sang tự động theo sơ đồ điện. Khi dừng, đưa các nút/khóa về vị trí dừng hoặc tắt.

Bảo dưỡng và danh mục cung cấp

Phần bảo dưỡng của hãng ghi dầu thủy lực 30# hoặc dầu máy số 20; điều kiện này được giữ riêng với bước chuẩn bị. Giữ dầu sạch, kiểm tra mức, thay tùy độ sạch; máy dùng thường xuyên được nêu khoảng nửa năm đến một năm. Loại dầu bẩn trước khi thêm dầu bánh răng công nghiệp 70#–90# vào bộ giảm tốc.

Kiểm tra và siết bu lông, bôi mỡ xích định kỳ và cấp dầu cho hai trục dẫn hướng cạnh xi lanh. Kiểm tra đồng hồ áp suất, rò dầu tại đầu nối/van và nút điện. Nguồn chẩn đoán còn nêu kiểm tra chiều quay, vệ sinh lọc cửa hút khi đường dầu có tiếng bất thường và kiểm tra tình trạng quá tải khi công tắc ngắt.
