Buồng thử Xenon cỡ lớn XD-21-862

Tổng quan và nguyên lý hoạt động

Mã máy: XD-21-862

Buồng thử lão hóa xenon Shanghai Modern XD-21-862 là giải pháp dùng để mô phỏng bức xạ mặt trời và điều kiện thời tiết bằng đèn Xenon làm mát nước.

Trang sản phẩm chính hãng: Shanghai Modern.

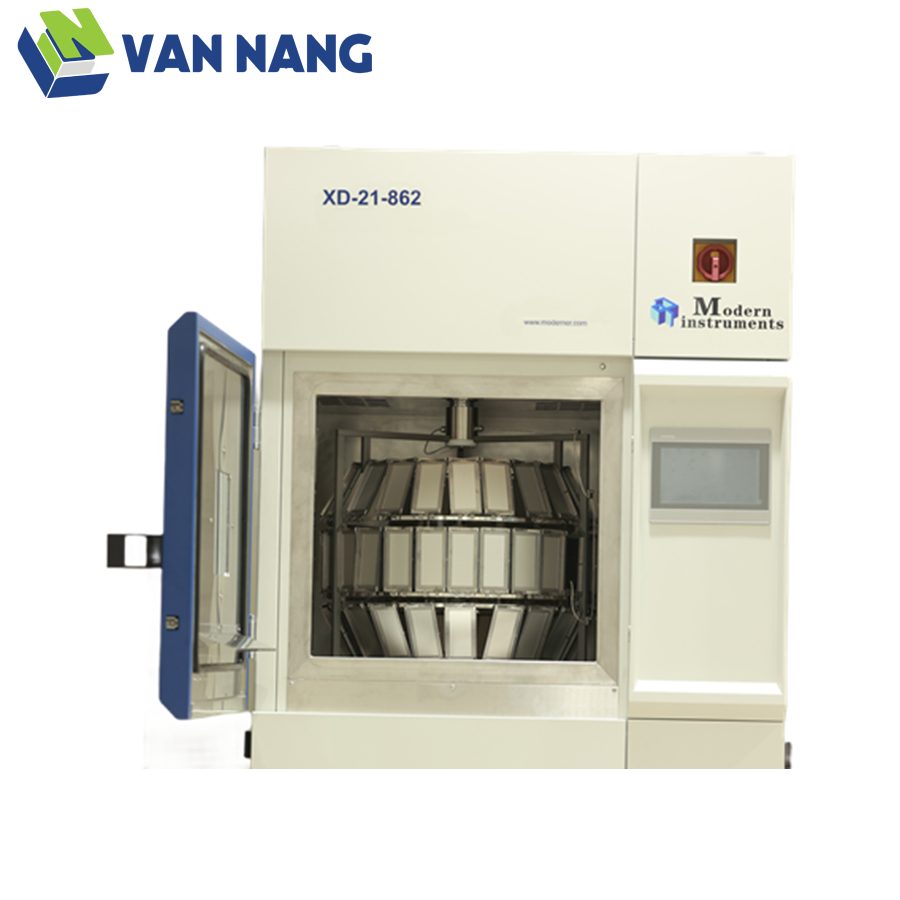

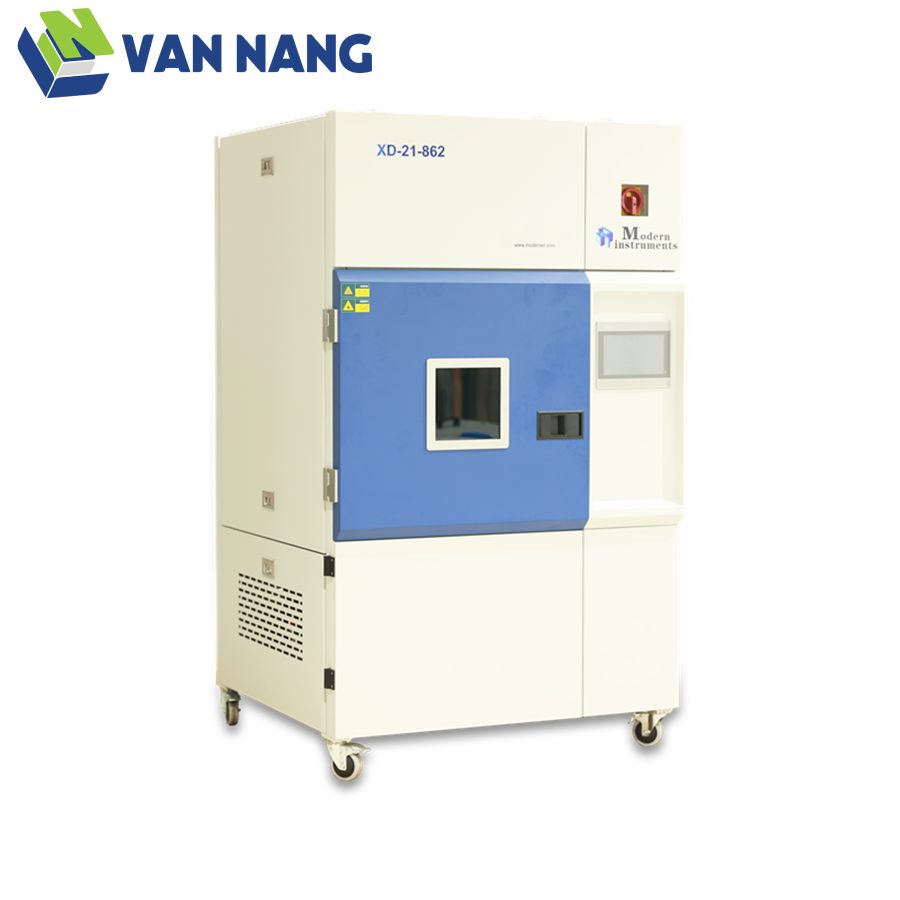

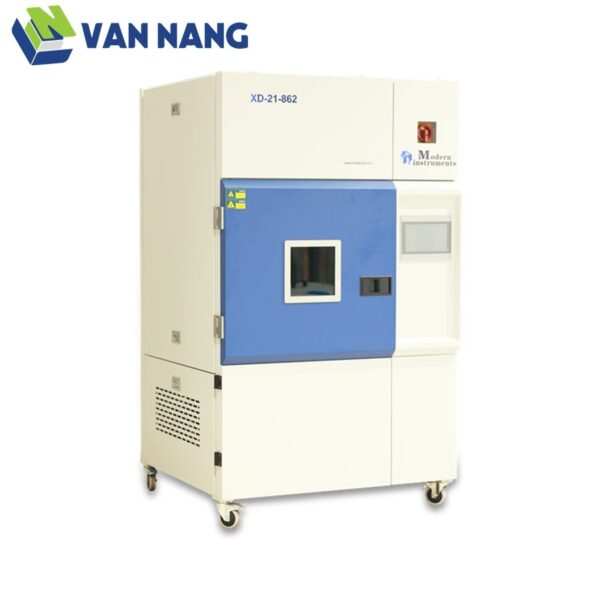

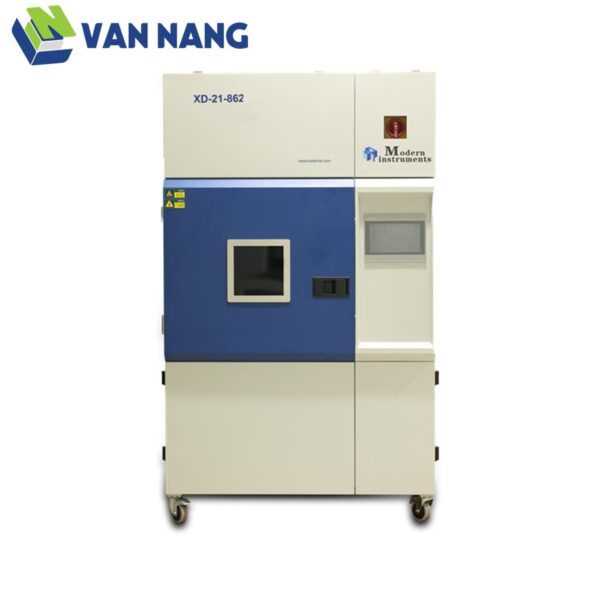

Buồng thử lão hóa Xenon cỡ lớn Shanghai Modern XD-21-862

Đặc điểm nổi bật và ứng dụng

Dùng đèn Xenon hồ quang dài 6,5 kW làm mát bằng nước, kết hợp bộ lọc ATLAS để mô phỏng phổ bức xạ phù hợp phép thử.

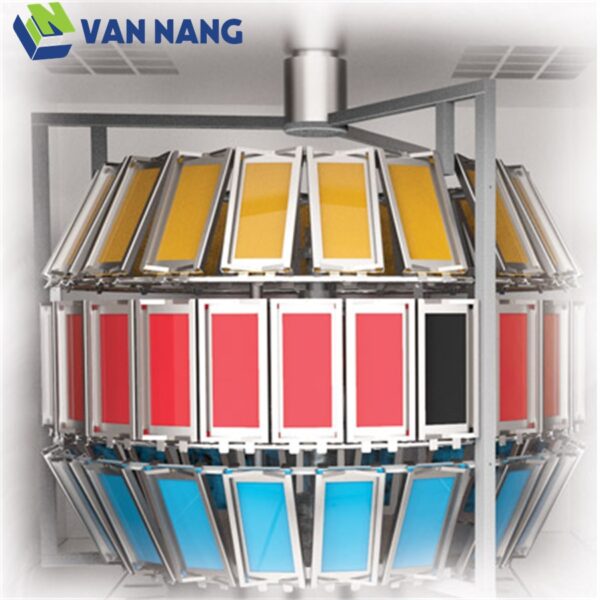

Giá mẫu quay ba tầng giúp tăng số lượng mẫu và cải thiện độ đồng đều bức xạ; hệ thống theo dõi bức xạ vòng kín hỗ trợ các dải 340 nm, 420 nm, 300–400 nm và 300–800 nm.
Cảm biến Pt100 theo dõi nhiệt độ buồng, BPT và BST; hệ thống tạo ẩm siêu âm cùng phun mặt trước/mặt sau cho phép thiết lập chu kỳ thử.
Bộ điều khiển lưu 16 chương trình, mỗi chương trình tối đa 10 phân đoạn; dữ liệu và đường cong có thể xuất qua USB ở định dạng Excel.
Hỗ trợ ứng dụng di động và tùy chọn TCP/IP; các cảnh báo bất thường và chức năng dừng tự động giúp bảo vệ quá trình thử.
Bơm áp suất không đổi duy trì phun nước ổn định; có thể chọn hệ thống nước khử ion khi điều kiện thử yêu cầu.

Thiết bị phù hợp cho sơn, lớp phủ, nhựa và vật liệu cần thử lão hóa tăng tốc.

Tiêu chuẩn, cấu hình và thông số kỹ thuật

Các tiêu chuẩn được viện dẫn gồm ISO 11341, ISO 12040, ASTM G151, ASTM G155, ISO 4892-1, ISO 4892-2, SAE J2412, ISO 16474-1, ISO 16474-2, ASTM D3451, ASTM D3794, ASTM D4303, ASTM D5010, ASTM D6577, ASTM D6695, SAE J2527.

Thông số kỹ thuật

Mã máy / loại	XD-21-862
Đèn xenon	Đèn xenon hồ quang dài 6.5 KW làm mát bằng nước
Kính lọc quang	Hàng nhập khẩu chính hãng từ thương hiệu Mỹ, có thể mô phỏng phổ ánh sáng mặt trời trong nhà hoặc ngoài trời
Diện tích phơi mẫu	6,500 cm2（63-65 mẫu chuẩn kích thước 15cm×7cm）
Phương pháp giám sát bức xạ	Bốn loại: 340nm、420nm、300nm~400nm、300nm~800nm
Bức xạ điều chỉnh	Xem Bảng B
Tuổi thọ đèn	2000 giờ
Dải nhiệt độ buồng làm việc điều chỉnh	RT~70℃（tối）
Dải BPT điều chỉnh	RT~110℃
Dải BST điều chỉnh	RT~120℃
Độ ổn định nhiệt độ	±1℃
Độ đồng đều nhiệt độ	≤2℃
Độ lệch nhiệt độ	≤±1℃
Độ ẩm điều chỉnh	chiếu sáng：10%-75% tối：10%-95%
Tốc độ quay mẫu	1 r/min（quay quanh tâm đèn）
Chức năng phun	Có thể cài đặt thời gian phun liên tục và chu kỳ phun
Yêu cầu về nước	Nước khử ion độ tinh khiết cao（độ dẫn điện <2us/cm）
Khí nén	Khí nén sạch, không dầu, áp suất 0.5MPa; lưu lượng cấp khí tối đa khoảng 60L/min. Mức tiêu thụ khí trung bình 10L/min～30L/min（phụ thuộc tiêu chuẩn thử）
Lượng nước khử ion tiêu thụ (24h)	300L~400L（khi chạy ISO 16474-2 Chu kỳ No.1）
Nguồn điện	AC380V±10%, ba pha bốn dây 50Hz; dòng điện tối đa 50A, công suất tối đa 9.5KW
Kích thước tổng thể	1220mm×1200mm×1970mm（L×W×H）
Khối lượng tịnh	500KG
Kết cấu
Vật liệu tủ	Buồng làm việc được chế tạo bằng thép không gỉ chất lượng cao（SUS316）
Cửa buồng	Cửa đơn mở sang trái có cửa sổ kính lọc; mép cửa được làm kín bằng cao su silicon
Giá đỡ mẫu	Vật liệu thép không gỉ; vị trí trong buồng có thể điều chỉnh（trên, giữa hoặc dưới）; giá mẫu quay quanh tâm đèn

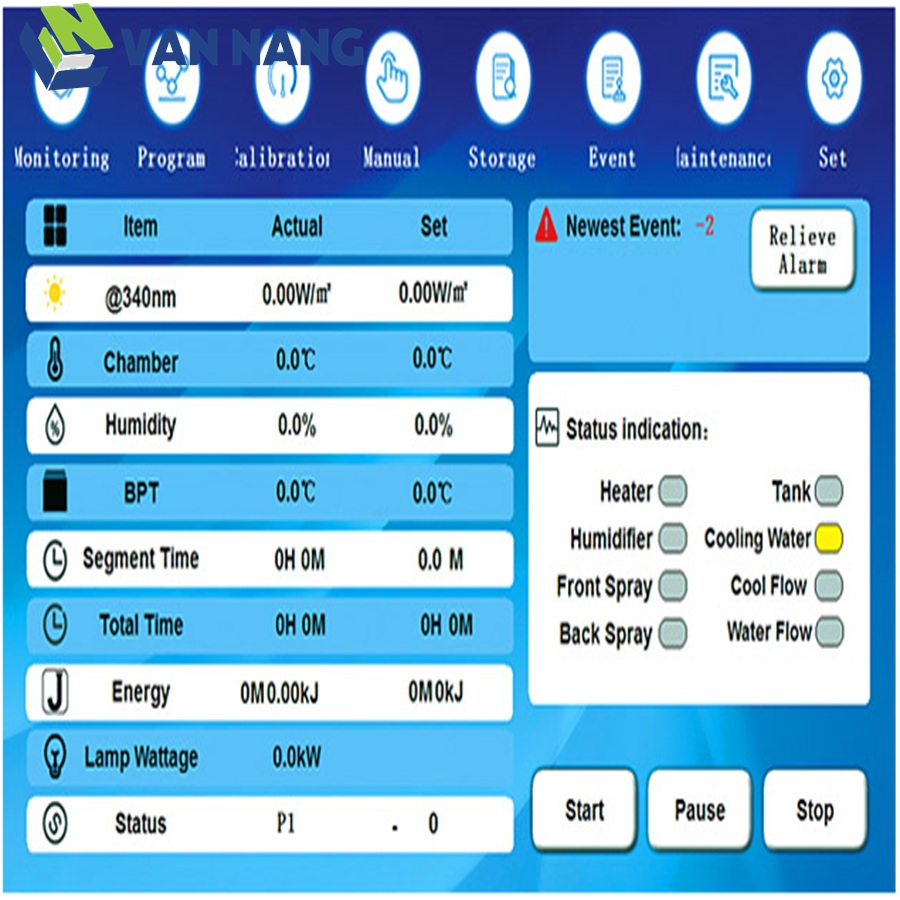

Bộ điều khiển	Bộ điều khiển lập trình Siemens. Màn hình cảm ứng LCD
Phương thức tạo ẩm	Tạo ẩm bằng phun sương áp suất cao
Nhiệt kế	Nhiệt kế chuẩn đen và nhiệt kế tấm đen loại cách nhiệt
Hệ thống làm mát	Làm mát bằng máy nén và hệ thống thổi gió cưỡng bức
Bảo vệ an toàn và bảo vệ lỗi
Bảo vệ đèn xenon	Nước làm mát quá nhiệt, lưu lượng nước làm mát thấp, công suất đèn bất thường
Chức năng cảnh báo	Sai khác bức xạ lớn; BPT, BST hoặc buồng làm việc quá nhiệt; sai số độ ẩm lớn; thiếu nước phun; độ dẫn điện của nước tinh khiết vượt giới hạn. Người vận hành có thể cài đặt các giá trị và thời gian dừng này
Bảo vệ hệ thống nước làm mát	Giám sát độ dẫn điện của nước tinh khiết theo thời gian thực
Bảo vệ chống bức xạ	Đèn xenon tự động tắt khi mở cửa buồng để tránh bức xạ chiếu vào người vận hành
Yêu cầu môi trường lắp đặt
Yêu cầu vị trí lắp đặt	Diện tích hữu dụng nơi lắp đặt ≥12m2; chiều cao hữu dụng ≥2.8m. Trang bị điều hòa riêng để duy trì môi trường 22℃～30℃ và 30%～80%. Không có trường điện từ mạnh, bụi nồng độ cao, khí ăn mòn hoặc vật liệu dễ cháy.
Nguồn điện	Nguồn 380V±10%, 3 pha; 50Hz; 50A; trang bị mạch điện, dây tiếp địa và aptomat không khí.
Cửa thoát khí	Cần có cửa thoát khí（khoảng cách tới buồng ≤1.0m, cao cách mặt đất 2.5m～2.7m, đường kính 153mm）
Cấp nước	Trang bị ống và van cấp nước; áp suất nước cấp ≥2.0kg/cm2; độ dẫn điện ≤120us/cm
Hệ thống thoát nước	Đường kính ống thoát nước ≥50mm, cao cách mặt đất ≤10cm, khoảng cách tới buồng ≤0.5m

Cấu hình cung cấp và phụ kiện

Sản phẩm	Số lượng	Nhà sản xuất	Ghi chú
Đèn xenon	1 chiếc	Atlas	6.5KW（cũng có thể chọn thương hiệu Mỹ khác）
Kính lọc	1 bộ	Atlas	Bao gồm năm kính lọc trong và một kính lọc ngoài 4.5K/6.5K（S BORO/S BORO）
Hệ thống điều khiển	1 bộ	SIEMENS	S7-300 PLC + đầu vào analog Siemens
Giao diện	1 chiếc	MCGS	Màn hình cảm ứng người-máy 10 inch

Tổ hợp kính lọc và dải bức xạ

Tổ hợp kính lọc			Dải bức xạ điều chỉnh（W/㎡）
Kính lọc	Kính lọc trong	Kính lọc ngoài	Công suất đèn（KW）	340nm	420nm	300-400nm
Ánh sáng ban ngày	Loại S Boro	Loại S Boro	2.5～7.5	0.25～1.26	0.59～2.76	29～141
Kính cửa sổ	Loại S Boro	Thủy tinh soda-lime	2.5～7.5	0.23～1.10	0.61～2.76	28～129
UV mở rộng	Thạch anh	Loại S Boro	2.5～7.5	0.29～1.50	0.59～2.79	32～161

Cấu hình tiêu chuẩn và tùy chọn

Mã máy / loại	XD-21-862
Khung giữ mẫu	65
Khung nhiệt kế bảng đen (bao gồm PT100)	2
Đèn xenon ATLAS 6.5KW	1
S BORO/S BORO（kính lọc trong/ngoài）	1
Tấm nhôm	65
Khung hiệu chỉnh bức xạ	1
Hướng dẫn sử dụng	1
Máy hiệu chuẩn bức xạ XD-21-8140（tùy chọn）	1（phụ kiện tùy chọn）
Máy hiệu chuẩn bức xạ XD-21-8141（tùy chọn）	1（phụ kiện tùy chọn）
Máy hiệu chuẩn bức xạ XD-21-8142（tùy chọn）	1（phụ kiện tùy chọn）
Hệ thống nước khử ion（tùy chọn）	1（phụ kiện tùy chọn）

Tùy chọn và phụ kiện

Mã máy / loại	Tên
XD-21-862	Buồng thử xenon
XD-21-8158	Đèn xenon 6.5 kW thương hiệu Mỹ（làm mát bằng nước）
XD-21-8159	Đèn xenon 6.5 kW nhập khẩu từ Mỹ（làm mát bằng nước）
XD-21-8160	Bộ vật tư 2000 HRS thương hiệu Mỹ（bao gồm một đèn XD-21-8158 thương hiệu Mỹ 6.5 kW làm mát bằng nước, 5 kính lọc trong S65 và một kính lọc ngoài 4.5K/6.5K）
XD-21-8161	Bộ vật tư 6.5KW 2000 HRS（bao gồm một đèn XD-21-8159 thương hiệu Mỹ 6.5 kW làm mát bằng nước, 5 kính lọc trong W-143 và một kính lọc ngoài W-144）
XD-21-8171	Hệ thống nước tinh khiết（100L/h, nước tinh khiết có thể đạt dưới 0.1µS/cm（nước đầu vào ＜200µS/cm））
XD-21-8176	Máy làm mát nước（dùng để làm mát và tuần hoàn nước tinh khiết, giúp giảm đáng kể lượng nước tiêu thụ）
XD-21-8179	Hệ thống khí nén（bao gồm máy nén khí, bình chứa khí, máy sấy lạnh, bộ lọc tinh, v.v.）
XD-21-8186	Kính lọc ánh sáng ban ngày
XD-21-8187	Kính lọc cửa sổ
XD-21-8192	Bộ lọc khí khung kim loại
XD-21-8197	Giá mẫu
